Die Auswahl eines Feuerfestmaterials bedeutet nicht, das „beste“ Produkt zu finden. Es geht darum, die Eigenschaften des Materials an die konkreten Betriebsbedingungen des Ofens anzupassen – thermisch, chemisch, mechanisch und konstruktiv. Das Ziel ist eindeutig: eine vorhersehbare und wirtschaftlich vertretbare Lebensdauer der Auskleidung sicherzustellen.
In diesem Beitrag stellen wir ein vierphasig Entscheidungsschema vor, das dabei hilft, systematisch von der Analyse der Betriebsbedingungen zur Wahl der Auskleidungskonfiguration zu gelangen. Das Schema beruht auf der langjährigen Erfahrung von PCO bei der Auslegung von Auskleidungen für die Stahl-, Zement-, Kalk-, Energie- und Gießereiindustrie.
Hinweis: Die hier vorgestellten Empfehlungen dienen ausschließlich zu Bildungszwecken und können keine unmittelbare Grundlage für die Auslegung einer Auskleidung bilden. Jede Anwendung erfordert eine individuelle und umfassende Analyse, die die Betriebsbedingungen, die Geometrie der Anlage, ihre Betriebshistorie und die Prozessanforderungen berücksichtigt. Wenn Sie das passende Material für Ihre Anlage auswählen müssen, wenden Sie sich an unsere Konstruktionsabteilung – das Kontaktformular finden Sie am Seitenende.
Phase I: Audit der Betriebsbedingungen – womit die Auswahl des Feuerfestmaterials beginnt
Bevor Sie die Datenblätter der Produkte durchgehen, müssen Sie die Bedingungen, unter denen die Auskleidung arbeiten wird, genau beschreiben. Das ist die absolute Grundlage der Auswahl – ohne sie ist jede Materialentscheidung ein Ratespiel.
Thermisches Profil
Ermitteln Sie die maximale Betriebstemperatur und die Dauer ihrer Aufrechterhaltung (die sogenannte soaking period, also der längstmögliche Zeitraum, in dem die Auskleidung bei einer bestimmten Temperatur gehalten wird). Berücksichtigen Sie hier alle möglichen Extremsituationen.

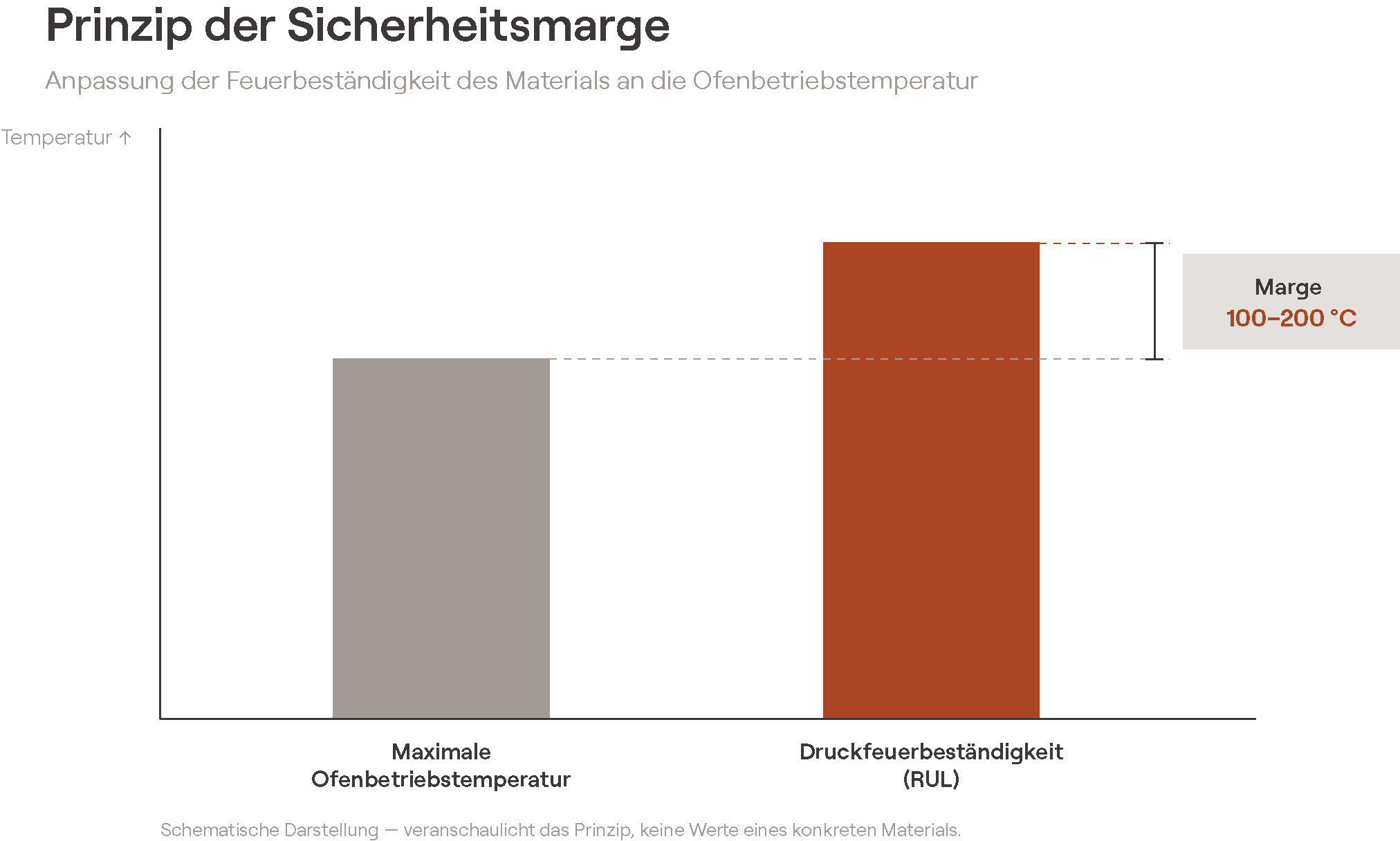

Eine praktische Faustregel: Konstrukteure sind in der Regel bestrebt, ein Material zu wählen, dessen Druckfeuerbeständigkeit (ISO 1893) etwa 100–200 ℃ über der maximalen Betriebstemperatur liegt. Natürlich ist zu bedenken, dass diese Regel eine Verallgemeinerung ist und nicht losgelöst von den übrigen Betriebsfaktoren angewendet werden kann – unter anderem der Atmosphäre, in der die Auskleidung arbeitet, da diese die Stabilität des Feuerfestmaterials erheblich beeinflussen kann.
Betriebsweise des Ofens
Arbeitet der Ofen kontinuierlich (stationärer Zustand) oder zyklisch (Anfahren, Stillstände, Temperaturschwankungen)? Zyklisch betriebene Anlagen stellen deutlich höhere Anforderungen an die Temperaturwechselbeständigkeit und die Abplatzbeständigkeit. Dies ist einer der am häufigsten unterschätzten Faktoren – ein Material, das im Dauerbetrieb hervorragend funktioniert, kann nach wenigen Temperaturzyklen versagen. Deshalb lohnt es sich bei Anwendungen, die Temperaturschocks (schnellen Temperaturänderungen) oder häufigem zyklischem Betrieb ausgesetzt sind, Eigenschaften wie die Wärmeausdehnung und die Beständigkeit gegen plötzliche Temperaturänderungen zu analysieren.
Achten Sie bei der Analyse der Produktkennwerte stets auf die Prüfmethode. Manche Eigenschaften unterliegen mehreren Prüfnormen und können daher unter unterschiedlichen Bedingungen bestimmt werden. So kann die Beständigkeit gegen plötzliche Temperaturänderungen mit Wasserzyklen (das Material wird mit Wasser abgekühlt) oder mit Luftzyklen (das Material wird mit einem Luftstrom abgekühlt) geprüft werden. Stellen Sie beim Vergleich von Materialeigenschaften sicher, dass Sie nach derselben Prüfnorm bestimmte Werte vergleichen.
Chemisches Umfeld
Bestimmen Sie den chemischen Charakter des Umfelds, in dem die Auskleidung arbeiten wird. Wird sie mit dem Prozessgut in Kontakt kommen – etwa mit dem Einsatzgut, dem Metall oder der Schlacke? Legen Sie den chemischen Charakter dieser Substanz fest – basisch, sauer oder neutral? Ermitteln Sie das Vorhandensein korrosiver Gase (üblicherweise betrachtet man CO, SO₂, Alkalidämpfe) und den Charakter der Atmosphäre – oxidierend oder reduzierend.
Das Prozessgut und die in der Anlage vorhandenen Gase können mit dem Auskleidungsmaterial reagieren und Veränderungen seiner Eigenschaften oder Korrosion verursachen. Sie können die mechanische Stabilität, die Wärmeleitfähigkeit oder die Wärmekapazität der Auskleidung beeinflussen. Leider gibt es keine einzige allgemeingültige Regel – stets müssen die Betriebsbedingungen der jeweiligen Anlage analysiert werden.
Mechanische Belastungen
Bestimmen Sie, ob und welchen mechanischen Belastungen die Auskleidung ausgesetzt sein wird. Prüfen Sie beispielsweise, ob das Material durch die Strömung des Prozessguts oder staubbeladener Gase einem abrasiven Angriff ausgesetzt sein kann. Analysieren Sie, ob an einer bestimmten Stelle Stoßbelastungen auftreten können (z. B. durch die Strömung des Materials). Übernimmt ein Auskleidungselement eine tragende Funktion, sollte betrachtet werden, welche Arten von Kräften auf es einwirken können – hier können alle üblichen Beanspruchungen auftreten: Druck, Biegung, Scherung oder Zug.
Ein Material mit sehr hoher Druckfestigkeit ist nicht immer die richtige Wahl. Bei besonders anspruchsvollen Anwendungen lohnt es sich, nicht nur die bei Raumtemperatur bestimmten Eigenschaften zu analysieren, sondern auch jene bei Betriebstemperatur sowie mögliche mechanische Stöße (beim Fließen oder Chargieren des Einsatzguts). In Zonen mit intensiver Abrasion oder Stoßbeanspruchung – etwa Chargieröffnungen oder Übergangszonen – kann die Abriebbeständigkeit wichtiger sein als die Feuerbeständigkeit selbst.
Phase II: Thermomechanische Eigenschaften – welche Eigenschaften wirklich zählen
Nachdem die grundlegenden Betriebsbedingungen festgelegt sind, analysieren Sie die verfügbaren Materialien im Hinblick auf die wichtigsten mechanischen und thermomechanischen Kennwerte. Dies ist die Phase, in der das Datenblatt mit Verständnis gelesen werden muss – nicht alle Angaben haben dasselbe Gewicht.
Druckfeuerbeständigkeit (RUL)
In tragenden Zonen ist dies ein aussagekräftigerer Kennwert als die reine Feuerbeständigkeit (PCE). Die Druckfeuerbeständigkeit gibt die Temperatur an, bei der sich das Material unter Druckbeanspruchung zu verformen beginnt – also unter Bedingungen, die der Realität nahekommen. Nach unserer Erfahrung ist das Übergehen dieses Kennwerts einer der häufigeren Konstruktionsfehler.
Wichtig ist, dass dieser Kennwert für ein und dasselbe Material je nach Atmosphäre im Ofen (oxidierend / reduzierend) unterschiedlich ausfallen kann. Auch das Vorhandensein korrosiver Einflüsse wirkt sich auf diese Eigenschaft des Materials aus. Als allgemeine Regel gilt: Je höher die Druckfeuerbeständigkeit, desto stabiler ist das Material bei hohen Temperaturen.
Offene Porosität
In Zonen mit Kontakt zu einem Stoff im flüssigen oder dampfförmigen Zustand suchen Sie Materialien mit niedriger offener Porosität. Eine hohe Porosität erleichtert die Infiltration und den kapillaren Transport aggressiver flüssiger Phasen tief in die Struktur, was die Korrosion von innen beschleunigt.
Heißbiegefestigkeit (Hot MOR)
Dies ist der tatsächliche Kennwert für die Festigkeit des Materials gegenüber Biegebeanspruchungen bei Betriebstemperatur. Festigkeitswerte „im kalten Zustand“ (CCS, MOR) haben nur begrenzten Auslegungswert – die mechanischen Eigenschaften von Keramik verändern sich mit steigender Temperatur erheblich. Anzumerken ist jedoch, dass es in vielen Fällen völlig ausreicht, sich auf die in Prüfungen bei Raumtemperatur bestimmten Kennwerte zu stützen.
Abriebbeständigkeit
Entscheidend bei Anlagen mit intensiver Strömung von Feststoffen oder Gasen mit hoher Geschwindigkeit. Besonders wichtig in den Übergangszonen von Zementöfen, in Rauchgaskanälen und Zyklonen. In solchen Zonen bewähren sich hochtonerdehaltige Materialien mit erhöhter Abriebbeständigkeit – etwa Andalusit-Steine wie Andalux und Abral.
Phase III: Systemkonfiguration — Steine oder Betone?
Die Wahl zwischen geformten Erzeugnissen (Steinen) und gegossenen Erzeugnissen (feuerfeste betone) ist eine Systementscheidung, nicht nur eine Materialfrage. Beide Lösungen sind gut – die Kunst besteht darin, sie an die Bedingungen anzupassen.
| Kriterium | Geformte Erzeugnisse (Steine) | Monolithische (Betone) |
| Geometrie | Stärker eingeschränkt, bedingt durch die Grenzen des Formgebungsverfahrens. | Flexibilität – nahezu beliebige Geometrie, deutlich weniger Fugen. |
| Verlegegeschwindigkeit | Kann langsamer sein und höheres Können des Verlegers erfordern (besonders wenn Zuschnitte nötig sind). | Die Verarbeitung selbst (Gießen, Spritzen) kann schneller sein als das Mauern, erfordert jedoch den Bau von Schalungen und deren Ausschalung nach dem Einbau. |
| Trocknung | Schneller, weniger anspruchsvoll. Wasser wird nur mit dem Mörtel eingebracht. | Das gesamte Anmachwasser – physikalisch und chemisch gebunden – muss ausgetrieben werden. In der Regel müssen zudem die entsprechenden Temperaturen erreicht werden, um die angestrebte keramische Bindung zu erzielen. |
Phase IV: Dämmeigenschaften – das Gleichgewicht zwischen Isolierung und Haltbarkeit
Hochtemperaturprozesse sind sehr energieintensiv und damit kostspielig. Deshalb besteht die Aufgabe der Auskleidung nicht nur darin, eine physische Barriere für den in der Anlage geführten Prozess zu bilden, sondern auch Wärmeverluste nach außen zu begrenzen – den Prozess also thermisch von der Umgebung zu isolieren. Hier kommen leichte Dämmstoffe ins Spiel, etwa ISOLUX-Steine. Die Isolierung von Hochtemperaturprozessen ist jedoch kontraintuitiv und daher tückisch.
Warum übermäßige Isolierung schadet

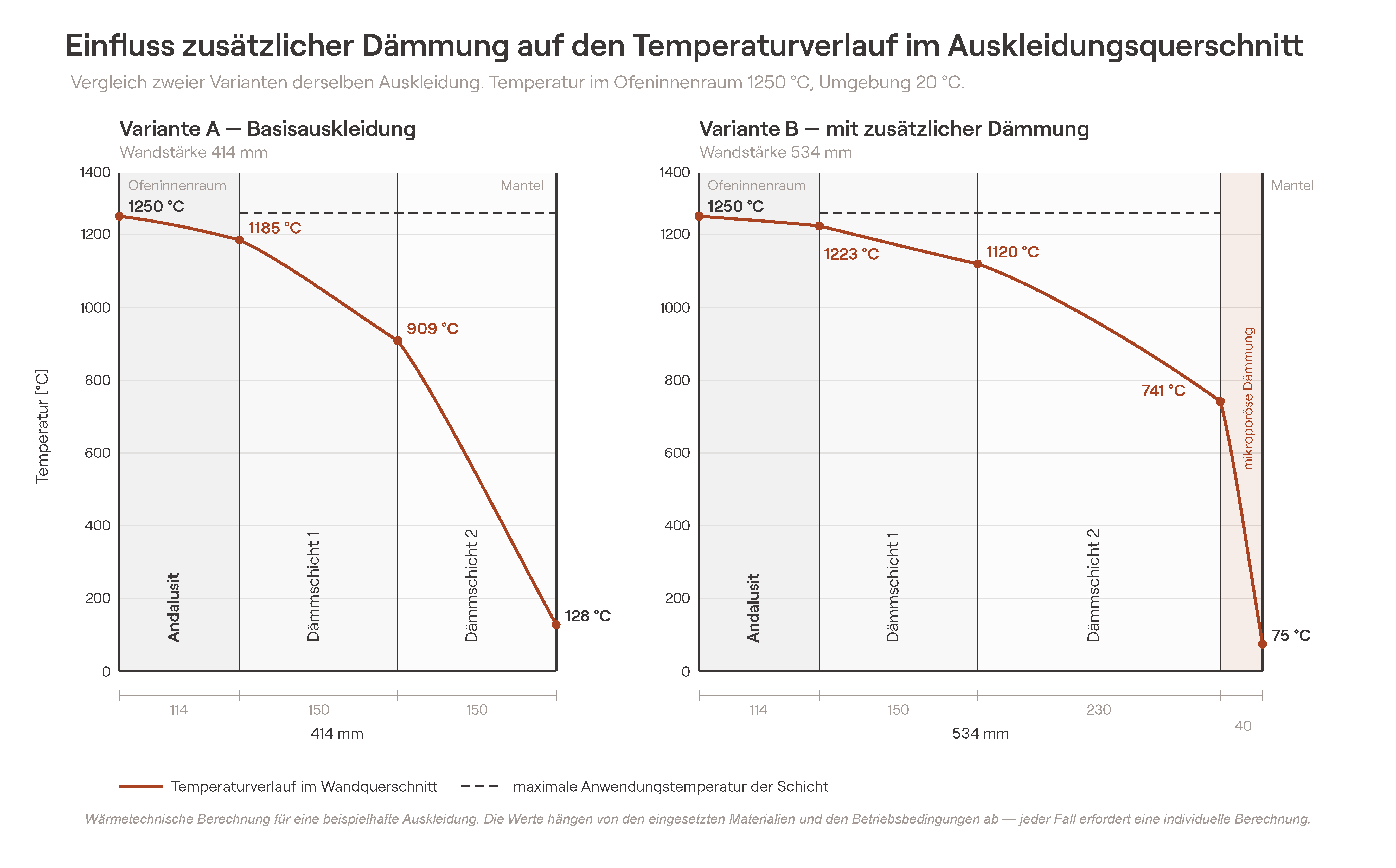

Das Hinzufügen oder Verstärken einer Dämmschicht erhöht die Temperatur im Inneren der Arbeitsauskleidung. Die Folgen sind gravierend:
Beschleunigte chemische Korrosion. Aggressive Medien (Schlacken, Alkalien, flüssige Phasen) reagieren bei höheren Temperaturen deutlich schneller. Eine höhere Temperatur senkt die Viskosität der in die Poren des Materials eindringenden Flüssigkeiten, was eine tiefere Infiltration und die Zerstörung der Struktur von innen ermöglicht.
Verlust der mechanischen Stabilität. Bei hohen Temperaturen nehmen Feuerfestmaterialien thermoplastische Eigenschaften an – sie beginnen, sich unter ihrem Eigengewicht zu verformen (Kriechen). Bei übermäßiger Isolierung verschiebt sich die thermoplastische Zone zu tief nach außen.
Fehlen einer Schutzansatzschicht. In Drehrohröfen (z. B. der Zementindustrie) verhindert ein zu geringer Wärmeabfluss nach außen die Bildung eines stabilen Ansatzes – jener natürlichen Schutzschicht, die durch das Erstarren der flüssigen Phasen des Einsatzguts auf der Arbeitsfläche des Feuerfestmaterials entsteht. Ein dünner oder instabiler Ansatz bedeutet eine direkte Exposition des Steins gegenüber chemischem Angriff oder Erosion – und damit eine kürzere Standzeit.
Techniken zur Vermeidung übermäßiger Isolierung
Verringerung der Dämmdicke in kritischen Zonen. In Zonen mit extrem hohen Temperaturen oder intensiver Korrosion ist es vorteilhafter, höhere Wärmeverluste in Kauf zu nehmen, als eine vorzeitige Zerstörung der Arbeitsauskleidung zu riskieren.
Erzeugung eines starken Temperaturgradienten. Dies lässt sich durch bewusste Begrenzung der Isolierung oder durch den Einsatz externer Kühlung (Luftanblasung, Wassermantel) erreichen.
Gezielte Kühlung kritischer Stellen. In Wannenöfen werden die Auskleidungsgürtel auf Höhe des Glasspiegels häufig bewusst ohne Isolierung ausgeführt und mit Luft gekühlt, um Korrosion und Erosion in diesem am stärksten belasteten Bereich abzuschwächen.
Besondere Vorsicht beim Nachisolieren bestehender Öfen
Das Anbringen einer äußeren Isolierung an einer bereits in Betrieb befindlichen Anlage erhöht die Temperatur aller inneren Schichten. Dies kann zum Überschreiten der thermischen Belastbarkeit der Zwischenmaterialien führen oder eine Überhitzung und ein Kriechen der Stahlkonstruktion verursachen. Dies ist eine der häufigsten Modernisierungsfallen – eine scheinbar einfache Änderung, die eine Kaskade von Problemen auslösen kann. Deshalb lohnt es sich, vor einer Änderung der Anlage die möglichen Auswirkungen der Modernisierung stets mit einem spezialisierten Konstrukteur für Feuerfestauskleidungen zu analysieren.
Wichtigste Erkenntnisse
- Die Auswahl eines Feuerfestmaterials ist ein systemischer Prozess – vom Audit der Betriebsbedingungen über die thermomechanischen Eigenschaften und die Systemkonfiguration bis hin zur Auslegung der Isolierung.
- Nicht jede Zone eines Ofens erfordert dasselbe Material – die am stärksten beanspruchten Bereiche benötigen Premiumlösungen, während in weniger belasteten Bereichen wirtschaftliche Materialien ausreichen. Eine bewusste Wahl ermöglicht es, die Kosten zu optimieren, ohne die Haltbarkeit zu opfern.
- Die Isolierung ist ein zweischneidiges Schwert: zu wenig = Wärmeverluste, zu viel = beschleunigte Zerstörung der Arbeitsauskleidung.
- Jede Anwendung ist anders – ein Entscheidungsschema ist ein Ausgangspunkt, keine fertige Antwort. Die Beratung durch einen erfahrenen Ingenieur ist keine Option, sondern eine Notwendigkeit.
Häufig gestellte Fragen
Was ist der Unterschied zwischen Druckfeuerbeständigkeit (RUL) und reiner Feuerbeständigkeit (PCE)?
Die PCE gibt die Erweichungstemperatur eines Materials ohne Belastung an. Die Druckfeuerbeständigkeit gibt die Temperatur an, bei der sich das Material unter Druckbeanspruchung zu verformen beginnt – also unter Bedingungen, die dem realen Betrieb näher sind. In tragenden Zonen ist die Druckfeuerbeständigkeit der aussagekräftigere Kennwert.
Warum verkürzt eine zu dicke Isolierung die Lebensdauer der Auskleidung?
Eine zusätzliche Isolierung erhöht die Temperatur der Arbeitsschicht. Das beschleunigt die chemische Korrosion, verschiebt die thermoplastische Zone tiefer in die Auskleidung und behindert – in Drehrohröfen – die Bildung eines schützenden Ansatzes. Mehr Isolierung bedeutet nicht immer besser.
Steine oder Feuerfestbeton – was wählen?
Das ist eine Systementscheidung, nicht nur eine Materialfrage. Steine bieten schnellere Verlegung und Trocknung; Betone bieten geometrische Freiheit und weniger Fugen, erfordern jedoch Schalungen und eine sorgfältige Trocknung. Die Wahl hängt von der Geometrie der Anlage, den Betriebsbedingungen und der verfügbaren Stillstandszeit ab.
Wie viel höher als die Betriebstemperatur sollte die Feuerbeständigkeit eines Materials sein?
Eine praktische Faustregel nennt eine Marge von etwa 100–200 ℃ Druckfeuerbeständigkeit (ISO 1893) über der maximalen Betriebstemperatur. Dies ist jedoch eine Verallgemeinerung – die Ofenatmosphäre und das Vorhandensein korrosiver Einflüsse können die tatsächlichen Anforderungen erheblich verändern.
