Unser Angebot für die Eisen- und Stahlindustrie
In einem integrierten Hüttenwerk kostet ein ungeplanter Ofenstillstand an einem einzigen Tag mehr als eine komplette Zustellungskampagne der feuerfesten Auskleidung. Was über den Unterschied zwischen planmäßiger Wartung und Notreparatur entscheidet, ist die feuerfeste Auskleidung – und das Wissen, das dahintersteht.
Die richtige Unterstützung im Bereich der Feuerfesttechnik kann die Intervalle zwischen den Zustellungen verlängern, die Wartungskosten senken und die Energieeffizienz des Prozesses verbessern – und so dazu beitragen, Nachhaltigkeitsziele zu erreichen.Unsere Aufgabe ist es, Ihnen zu helfen, die Lebensdauer der Kampagnen zu verlängern, die Häufigkeit der Neuzustellungen zu verringern und Ihre Öfen im Zeitplan zu halten. Wir arbeiten von der ersten ingenieurtechnischen Berechnung an mit Ihnen zusammen – wählen das richtige Material für jede einzelne Zone und jeden Verschleißmechanismus aus – und begleiten Sie über die Lieferung und die Montage bis hin zur Analyse nach Kampagnenende. Ein Lieferant. Eine Verantwortungsinstanz. Von der Auskleidungsplanung bis zum letzten verlegten Stein.
Wir sind überzeugt, dass die zuverlässige Qualität unserer Produkte und unseres Service in Verbindung mit umfassender Unterstützung dazu beiträgt, Produktionsausfälle zu begrenzen, und es unseren Partnern ermöglicht, dank unserer Feuerfesttechnik wettbewerbsfähiger und nachhaltiger zu werden!
Unser Portfolio deckt jede Zone jedes Ofens ab: von kohlenstofffreien Andalusit- und Bauxitqualitäten über Torpedopfannen und Roheisentransportgefäße, über Mullit-Gittersteine, die für die Regeneratoren von Hochofen-Winderhitzern ausgelegt sind, bis hin zu hochtonerdehaltigen und Korundlösungen für die anspruchsvollsten Zonen von Elektrolichtbogenöfen und Wärmöfen. Alles gestützt auf thermische Berechnungen, Auskleidungsplanung und – bei Bedarf – Montage durch unsere eigenen Teams.
Was wir für Sie tun können
Wir planen
- Thermische Auskleidungsberechnungen (SimuTherm) – wir modellieren den Wärmestrom durch jede Schicht, um zu bestätigen, dass die Manteltemperatur innerhalb der sicheren Grenzen bleibt und das Isoliersystem seine Aufgabe tatsächlich erfüllt.
- Vollständige Planungspakete für Torpedopfannen, Roheisenpfannen, Hochofen-Winderhitzer, Stoß- und Hubbalkenöfen sowie Herdwagenöfen – einschließlich Werkstoffdatenblättern, Dehnungsfugenplanung, Montagezeichnungen, Trockenkurven und Wartungsrichtlinien.
- Vorgefertigte Auskleidungselemente: Segmente von Elektrolichtbogenofen-Deckeln (EAF), Brennersteine, Abstichloch-Umfassungen, Elektrodensteine und modulare Herdabschnitte – in unserem Werk gegossen und vormontiert, was die Montagezeit vor Ort verkürzt.
Wir produzieren und liefern
- Steine und Formstücke der Arbeitsschicht in Schamottequalitäten (30–45 % Al₂O₃), Andalusit und Sillimanit (50–70 % Al₂O₃), Bauxit (80–86 % Al₂O₃), Mullit (60–80 % Al₂O₃) und Korund (bis zu 95 % Al₂O₃) – abgestimmt auf den spezifischen Verschleißmechanismus jeder Zone.
- Feuerfestbetone vom konventionellen bis zum ultra-niedrigzementhaltigen Beton, Spritzmassen (PCOGUN) für Heißreparaturen sowie vorgefertigte Gussformteile – für Zonen, in denen eine monolithische Ausführung dem Stein überlegen ist.
- Schutz- und Isolierschichten: dichte Isoliersteine (Reihe ISOLUX) und Isolierbetone (ISOCAST/ISOGUN).
- Keramische Anker in Andalusit- und Bauxitqualitäten (60–85 % Al₂O₃), für Temperaturen, bei denen herkömmliche Stahlanker versagen.
Wir bauen ein
- Projektmanagement der Zustellung – wir planen und koordinieren den gesamten Ablauf des Stillstands, damit sich Ihr Instandhaltungsteam auf die Stahlproduktion konzentrieren kann und nicht auf die Logistik.
- Demontage und vollständige keramische Neuzustellung von Torpedopfannen, Roheisenpfannen, Hochofen-Winderhitzern und Wärmöfen von Walzwerken – durch unsere eigenen Teams von PCO Serwis.
- Technische Überwachung vor Ort während der kritischen Montagephasen – denn eine korrekt montierte Auskleidung aus dem richtigen Material versagt dennoch, wenn die Dehnungsfugen fehlerhaft ausgeführt sind.
Öfen und Hochtemperatur-Industrieanlagen
Drehrohrofen zur Eisenerzpelletierung
Der Drehrohrofen zur Pelletierung ist eine der mechanisch anspruchsvollsten Umgebungen für eine feuerfeste Auskleidung. Die kontinuierliche Drehung erzeugt bei jeder Umdrehung Biegespannungen im Steinring. Die Abrasion durch das rollende Pelletbett trägt nach und nach Material von der Oberfläche ab. Und in der Vorwärmzone bilden Ansätze – entstanden durch das Sintern von Staub und Feinpartikeln auf der Auskleidung – eine lokale Wärmedämmung, die zu Rissbildung und Abplatzungen (Spalling) führt, wenn der Ansatz abreißt. Die Folge: Ist die Auskleidung nicht auf den spezifischen Verschleißmechanismus der jeweiligen Zone abgestimmt, kommt es zu ungleichmäßigem Verschleiß über die Ofenlänge, zu vorzeitigen lokalen Ausfällen und zu ungeplanten Stillständen während Kampagnen, die eigentlich weitaus länger laufen sollten. PCO liefert Schamotte- und hochtonerdehaltige Werkstoffe in Standardformaten (ISO, VDZ) sowie maßgefertigte Formstücke für die größten in Betrieb befindlichen Pelletieröfen – mit einem Durchmesser von bis zu 8 Metern.
Angebotsumfang: Futterdesign Lieferung von feuerfesten Produkten Dienstleistungen im Bereich Auskleidungsinstallation
Die meisten Drehrohröfen für das Pelletieren verwenden Hochaluminasteine mit einem Al₂O₃-Gehalt von 60–80 %. Diese Zusammensetzung gewährleistet hohe Festigkeit bei Temperaturen bis zu 1400 °C (insbesondere in der Brennzone) sowie hervorragende Beständigkeit gegen Temperaturschocks und Abrieb. Die Auslegung erfolgt in der Regel durch Einsatz gut geformter Verzahnungssteine, fachgerechter Einbau mit geeignetem Mörtel und Dehnfugen sowie – wo möglich – die Verwendung eines Verbundsystems mit einer Dämmschicht zur Reduzierung thermischer Spannungen.
Wie können wir Ihnen helfen?
Wenn Sie eine kostenlose Beratung wünschen oder sich zur Auswahl feuerfester Auskleidungen erkundigen möchten, hinterlassen Sie uns Ihre Kontaktdaten und wir rufen Sie an!
Senden Sie eine AnfrageWelches Material widersteht dem Alkaliangriff, bei dem K₂O und Na₂O durch die Heißseite wandern und Nephelin bilden, das sich an den Korngrenzen ausdehnt?
Welche Lösung begrenzt die Ansatzbildung aus niedrigschmelzenden FeO-SiO₂-Al₂O₃-CaO-Phasen – und übersteht zugleich das mechanische Abreinigen, das die darunterliegende Auskleidung beschädigt?
Welche Auskleidung widersteht der kontinuierlichen Abrasion durch das rollende Pelletbett, bei der die Verschleißrate mit Geschwindigkeit und Druck der Pellets ihren Höhepunkt erreicht?

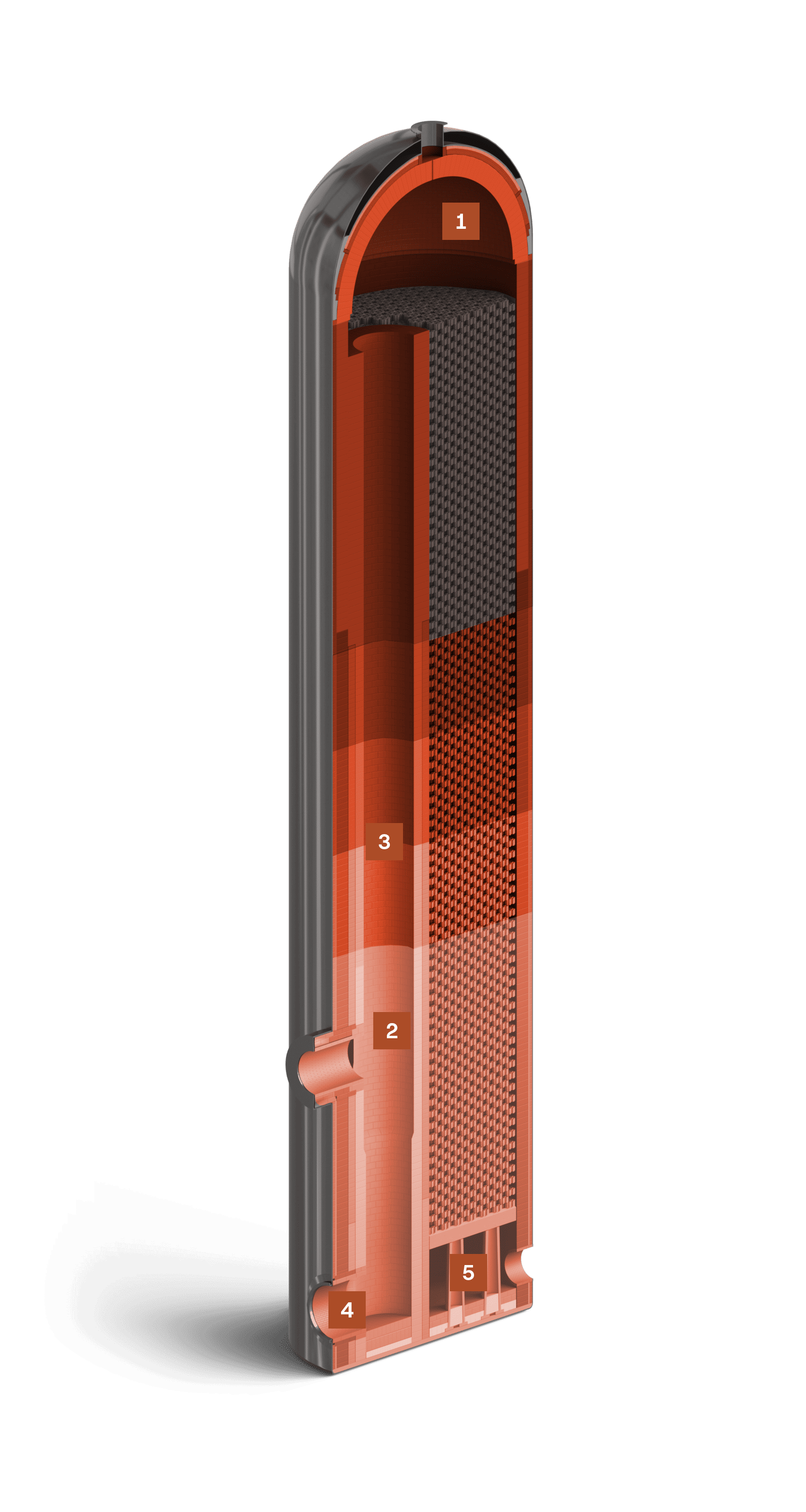

Winderhitzer
Der Winderhitzer eines Hochofens arbeitet im kontinuierlichen Zyklus: Die Gasbeheizung erhitzt die Gittermasse in der Kuppel auf 1300–1450 °C, anschließend wird die Strömung umgekehrt und der Kaltwind nimmt die gespeicherte Wärme auf. Diese Umkehr erfolgt alle 40 bis 60 Minuten – über Jahrzehnte hinweg. Die dominierenden Verschleißmechanismen unterscheiden sich in jedem Abschnitt. In der Kuppel und den oberen Gitterschichten bilden Alkalidämpfe niedrigschmelzende Phasen, die zu Verglasung und zur Verstopfung der Kanäle führen. In den mittleren Gitterschichten verursacht der Alkaliangriff bei niedrigeren Temperaturen ein Aufsprengen: Salze kondensieren in den Poren und dehnen sich aus, wodurch der Stein von innen reißt. In den unteren Schichten ist die Herausforderung rein mechanisch – das gesamte Gewicht der Gittersäule muss unter zyklischer thermischer Belastung getragen werden. Eine falsche Materialwahl in nur einem Abschnitt verkürzt die Kampagne des gesamten Winderhitzers, nicht nur der ausgefallenen Zone.
Angebotsumfang: Futterdesign Lieferung von feuerfesten Produkten Dienstleistungen im Bereich Auskleidungsinstallation
In der Ofenkuppel, wo Temperaturen von 1300–1400 °C herrschen, müssen feuerfeste Materialien sowohl oxidierenden als auch reduzierenden Atmosphären, hohen mechanischen Belastungen und raschen Temperaturschwankungen standhalten, die zu Thermoschocks und Strukturdegradation führen. Die Langlebigkeit der Auskleidung wird durch den Einsatz von hochmullitisierten Produkten wie z. B. ANDALUX gewährleistet – diese bieten Maßstabilität, geringe Porosität und hohe Korrosionsbeständigkeit. Eine präzise Materialauswahl ist entscheidend für die Betriebssicherheit und Energieeffizienz des gesamten Systems.
In diesem Bereich sind die feuerfesten Materialien extremen Temperaturen, einem aggressiven chemischen Milieu und heftigen Temperaturschocks ausgesetzt. Produkte mit hohem Mullitgehalt wie ANDALUX gewährleisten Stabilität auch unter extremen thermischen Belastungen. In Zonen mit etwas geringeren Temperaturen wird SUPERTON eingesetzt, das durch seine mechanische Festigkeit die Auskleidungsdauer verlängert. Zusätzlich sorgen ISOLUX-Materialien für geringere Wärmeverluste, höhere Energieeffizienz und eine längere Lebensdauer des Ofens.
Die Gitterelemente in der Regenerationszone spielen eine entscheidende Rolle im Wärmeübertragungsprozess und ermöglichen eine effektive Vorwärmung der Luft, die dem Hochofen zugeführt wird. Die hier verwendeten Materialien müssen extremen Temperaturen, aggressiven Gasen und mechanischen Lasten standhalten. Je nach Zone kommen Schamotte- oder Andalusit-Gittersteine zum Einsatz, die für Langlebigkeit und strukturelle Stabilität sorgen.
Die Brenner liefern die thermische Energie für das System, weshalb die Auswahl geeigneter feuerfester Materialien entscheidend ist. Sie müssen eine lange Lebensdauer, hohe Energieeffizienz und Prozesssicherheit gewährleisten. In diesem dynamischen Bereich werden bevorzugt Mullitprodukte eingesetzt, die sowohl gegen Temperaturschocks als auch gegen hohe Temperaturen resistent sind. Eine sorgfältige Materialauswahl trägt zur Stabilität und Zuverlässigkeit des Systems bei.
Diese Kanäle transportieren die heiße Luft vom Heißwindofen zum Hochofen. Sie sind hohen Temperaturen, raschen Temperaturschwankungen und aggressiven chemischen Bedingungen ausgesetzt. In Zonen mit moderaten Temperaturen wird Schamotte verwendet – geschätzt für ihre Kosteneffizienz –, während in Bereichen mit starken Temperaturschwankungen Mullitprodukte zum Einsatz kommen, die Stabilität und Zuverlässigkeit gewährleisten.
Wie können wir Ihnen helfen?
Wenn Sie eine kostenlose Beratung wünschen oder sich zur Auswahl feuerfester Auskleidungen erkundigen möchten, hinterlassen Sie uns Ihre Kontaktdaten und wir rufen Sie an!
Senden Sie eine AnfrageWelcher Gittersteinwerkstoff widersteht der Alkaliverglasung in den oberen Schichten, wo niedrigschmelzende Phasen die Kanäle fortschreitend verengen und die Effizienz des Winderhitzers mindern?
Wie lässt sich das Kriechen der Trennwand – der „Bananeneffekt" – verhindern, bei dem ein extremes Temperaturgefälle die Wand zur Gitterkammer hin durchbiegt?
Wie sind die Kuppelfugen auszulegen, damit sie sich unter den 40-minütigen Strömungsumkehrzyklen nicht öffnen, bevor Gasdurchtritt den Stahlmantel überhitzt?

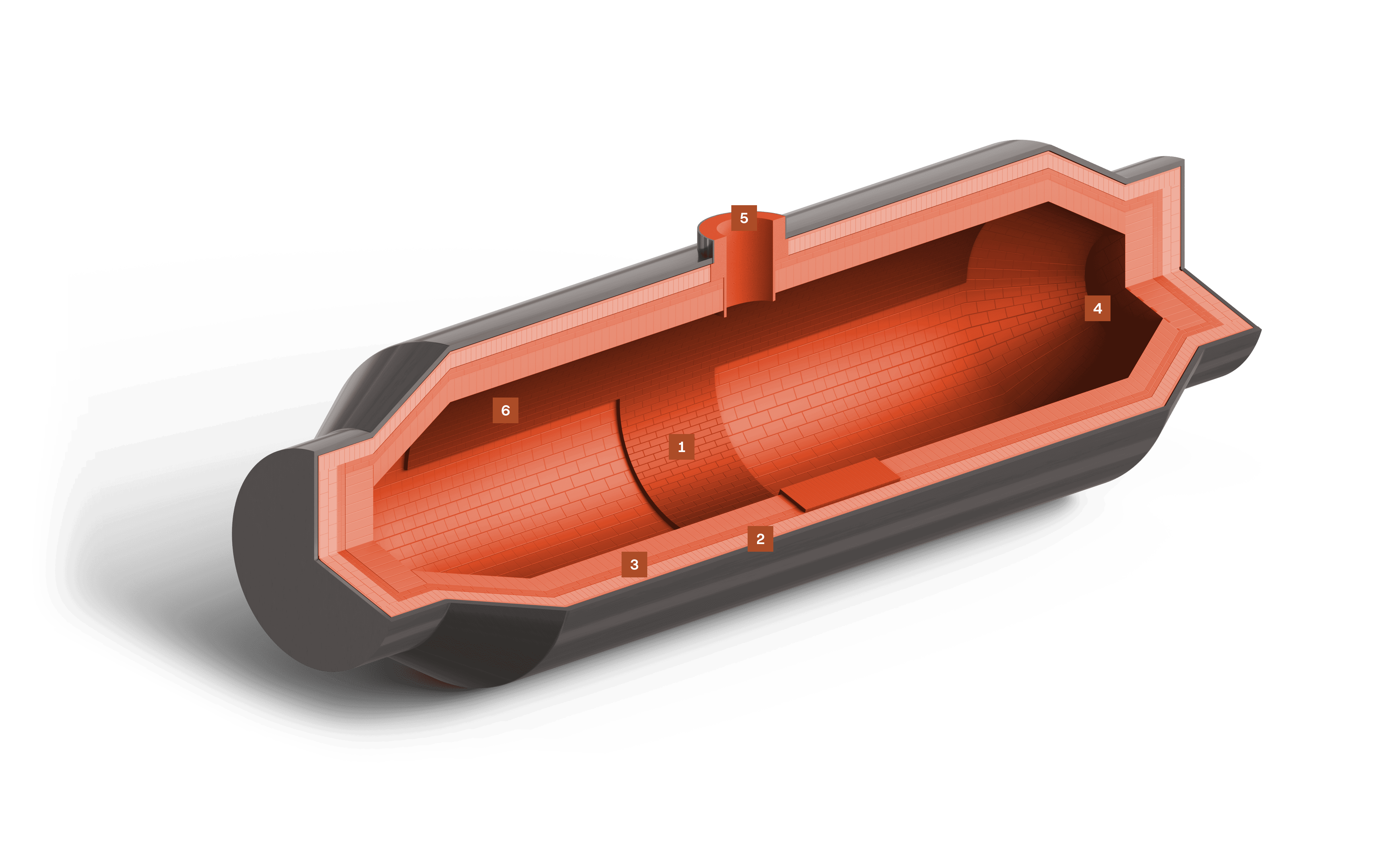

Torpedopfanne
Die Torpedopfanne arbeitet in einer der anspruchsvollsten Auskleidungsumgebungen des gesamten Hüttenwerks. Bei jedem Befüllzyklus strömt Roheisen mit 1400–1500 °C mit hoher Geschwindigkeit in die Aufprallzone – die mechanische Erosion an der Eingussstelle ist der am schnellsten verschleißende Mechanismus. Die Schlackenzone, in der die Badchemie auf den Luftspalt trifft, ist bei jedem Zyklus einem kombinierten chemischen und thermischen Angriff ausgesetzt.Die Spezifikation der Arbeitsschicht hängt unmittelbar davon ab, was im Inneren des Gefäßes geschieht. Für den reinen Transportbetrieb – ohne intensive Entschwefelung – bieten kohlenstofffreie Andalusit- und Bauxitqualitäten mechanische Festigkeit, Temperaturwechselbeständigkeit und chemische Stabilität zu wettbewerbsfähigen Kosten. Umfasst der Prozess eine Entschwefelung, ändert sich die Schlackenchemie grundlegend: CaS-reiche Schlacken sind fließfähiger, dringen schneller in die Porosität der Auskleidung ein und erfordern einen anderen Materialansatz.Eine richtige Auskleidungsspezifikation beginnt beim Prozess – nicht bei der Preisliste.
Angebotsumfang: Futterdesign Lieferung von feuerfesten Produkten Dienstleistungen im Bereich Auskleidungsinstallation
Hier trifft das flüssige Metall mit großer Wucht auf die Auskleidung, was zu extremen thermischen und mechanischen Schocks führt. Die Materialien in dieser Zone müssen sehr hohe Hitzebeständigkeit aufweisen und in der Lage sein, thermische Impulse zu absorbieren, ohne strukturelle Schäden zu erleiden. Kontinuität der Auskleidung ist entscheidend, um Ausfälle durch Stoßbelastung zu vermeiden.
Die Dämmschicht schützt die Konstruktion vor Wärmeverlusten und Verformungen durch große Mengen transportierten Roheisens. In der Praxis wird ein mehrlagiges System verwendet – mit Isoliersteinen oder -platten sowie Mineralfasermatten. Die empfohlenen Sorten PERLITEX und ISOLUX bieten gute Wärmedämmeigenschaften bei gleichzeitig hoher Druckfestigkeit.
Diese Schicht schützt die Pfannenauskleidung bei Ausfall der Arbeitsschicht. Zum Einsatz kommen z. B. NORMATON, SUPERTON oder ANDALUX – Materialien mit hoher Isolierwirkung, Abriebfestigkeit, Temperatur- und Schlackenresistenz sowie Druckfestigkeit.
Die direkt mit dem flüssigen Metall in Kontakt stehende Schicht ist höchsten Belastungen ausgesetzt. Neben extremer Temperatur, Korrosion und Erosion ist auch Maßhaltigkeit entscheidend, um Verformungen und sogenannte „Katzenköpfe“ (Unebenheiten) zu vermeiden. In manchen Fällen folgt hinter der Arbeitsschicht eine Übergangsschicht, die den Anschluss an die Schutzlage erleichtert.
Die Düse ist der kritische Bereich für den Ein- und Auslauf des Metalls. Aufgrund der komplexen Form und der intensiven Beanspruchung kommen dichte, hochbeständige Betone zum Einsatz. PCO empfiehlt hier schnell trocknende Fast-Dry-Betone, die auch bei niedrigen Temperaturen rasch einsatzbereit sind.
In dieser Zone sammelt sich restliche Schlacke und Asche. Trotz niedrigerer Temperaturen sind die Anforderungen an Abriebfestigkeit hoch. Die Materialien müssen selbst bei erhöhter Reibung und niedrigen Temperaturen mechanisch stabil bleiben und die Auskleidung dauerhaft schützen.
Wie können wir Ihnen helfen?
Wenn Sie eine kostenlose Beratung wünschen oder sich zur Auswahl feuerfester Auskleidungen erkundigen möchten, hinterlassen Sie uns Ihre Kontaktdaten und wir rufen Sie an!
Senden Sie eine AnfrageWelches Material widersteht dem chemischen Angriff in der Schlackenzone, wo die auf dem Roheisen schwimmende Schlacke die Feuerfestmatrix ebenso schnell – oder schneller – auflöst, als die Aufprallzone verschleißt?
Wie lassen sich Fugeninfiltration und Steinverschiebung verhindern, wo Roheisen unter ferrostatischem Druck eindringt und sich Metallbären hinter der Arbeitsschicht aufbauen?
Welche Lösung widersteht der Halserosion durch turbulente Metallströmung – und übersteht zugleich das Abreinigen der Bären, das die Auskleidung entlang der Fugenlinien beschädigt?
Roheisenpfanne

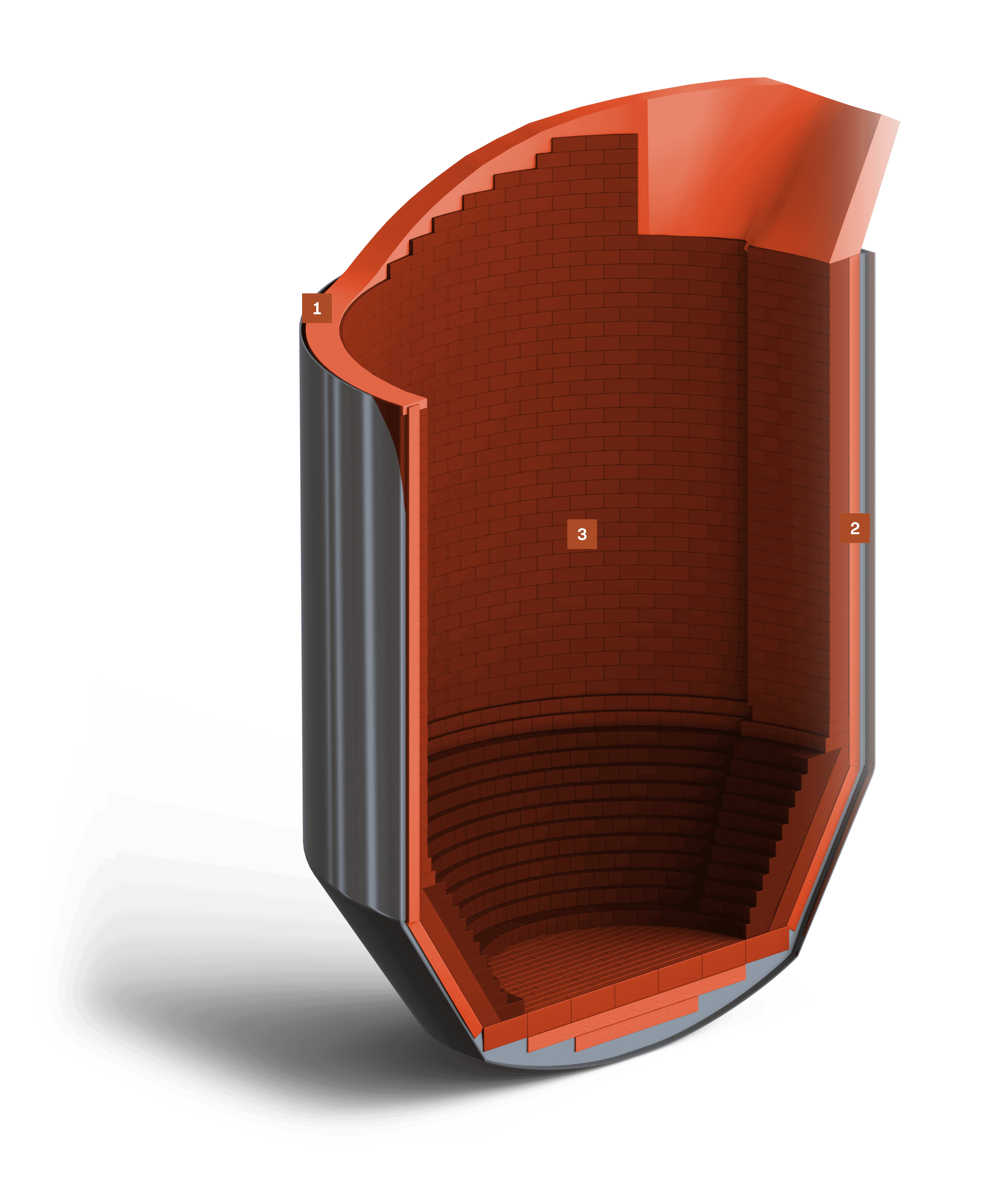

Die Roheisenpfanne vereint zwei Anforderungen, die in entgegengesetzte Richtungen ziehen: die thermische Effizienz – das Roheisen über den gesamten Transportzyklus auf Temperatur zu halten – und die mechanische Festigkeit, um den wiederholten Befüll- und Kippzyklen ohne Versagen der Auskleidung standzuhalten. Der dominierende Verschleißmechanismus ist die Reaktion zwischen eisensilikatischen Schlacken – FeO und SiO₂ – und der aluminosilikatischen Feuerfestmatrix. Diese Reaktion bildet Fayalit (2FeO·SiO₂), eine niedrigschmelzende Phase (ca. 1200 °C), die die Matrix an der Schlackenlinie nach und nach auflöst. Ein höherer Al₂O₃-Gehalt verringert die Menge an verfügbarem SiO₂ und verlangsamt diese Reaktion. Wird die Entschwefelung in der Pfanne durchgeführt, ändert sich die Chemie des Angriffs vollständig: CaS-reiche Schlacken sind fließfähiger, dringen schneller in die Porosität der Auskleidung ein und erfordern eine eigene Materialspezifikation. Der richtige Ausgangspunkt ist stets der Prozess – nicht eine Standardqualität aus dem Katalog.
Angebotsumfang: Futterdesign Lieferung von feuerfesten Produkten Dienstleistungen im Bereich Auskleidungsinstallation
In dieser Zone muss das Material nicht nur hoch feuerfest sein, sondern auch korrosions- und erosionsbeständig gegenüber flüssigem Eisen und Schlacke. Die mechanischen Belastungen durch Transport und mögliche Stöße sind ebenfalls hoch. PCO Żarów bietet hierfür niedrig- und mittelzementäre Feuerbetone an, die sowohl gegossen als auch gespritzt verarbeitet werden können. Der für den Rand verwendete Beton ist identisch mit dem des Ausgusses.
Diese Schicht minimiert Wärmeverluste und sorgt für eine langanhaltende Temperaturhaltung des Stahls. PCO Żarów bietet kompakte feuerfeste Steine sowie spezielle Feuerbetone, die extremen Temperaturen und Betriebsbedingungen standhalten. Eine passende Auswahl ermöglicht die Anpassung an den jeweiligen Prozess und reduziert Energieverluste und Betriebskosten.
Aufgrund ihrer Funktion ist die keramische Arbeitsschicht Verformungen ausgesetzt. Deshalb müssen die Formsteine äußerst maßgenau sein. Ebenso entscheidend ist die thermische Ausdehnung der Materialien, um das Auswaschen von Fugen bei Temperaturwechseln zu vermeiden. Die Materialien müssen hohe Temperaturen, Temperaturschocks sowie Angriffe durch flüssiges Metall und Schlacke aushalten. Eine passende Materialwahl sichert nicht nur Beständigkeit, sondern auch die strukturelle Stabilität der Pfanne – entscheidend für Prozessparameter und Produktqualität.
Wie können wir Ihnen helfen?
Wenn Sie eine kostenlose Beratung wünschen oder sich zur Auswahl feuerfester Auskleidungen erkundigen möchten, hinterlassen Sie uns Ihre Kontaktdaten und wir rufen Sie an!
Senden Sie eine AnfrageWelches Material widersteht der Fayalitkorrosion an der Schlackenlinie, wo FeO mit dem SiO₂ der Matrix zu einer niedrigschmelzenden Phase (~1200 °C) reagiert, die die Auskleidung auflöst?
Wie lässt sich die Schlackeninfiltration unter ferrostatischem Druck begrenzen, wo 60–300 Tonnen Roheisen flüssige Schlacke in jede Pore und Fuge pressen?
Welches Material hält der mechanischen Belastung am Gießrand stand, wo das Abreinigen der Bären zwischen den Kampagnen die darunterliegende Auskleidung beschädigt?

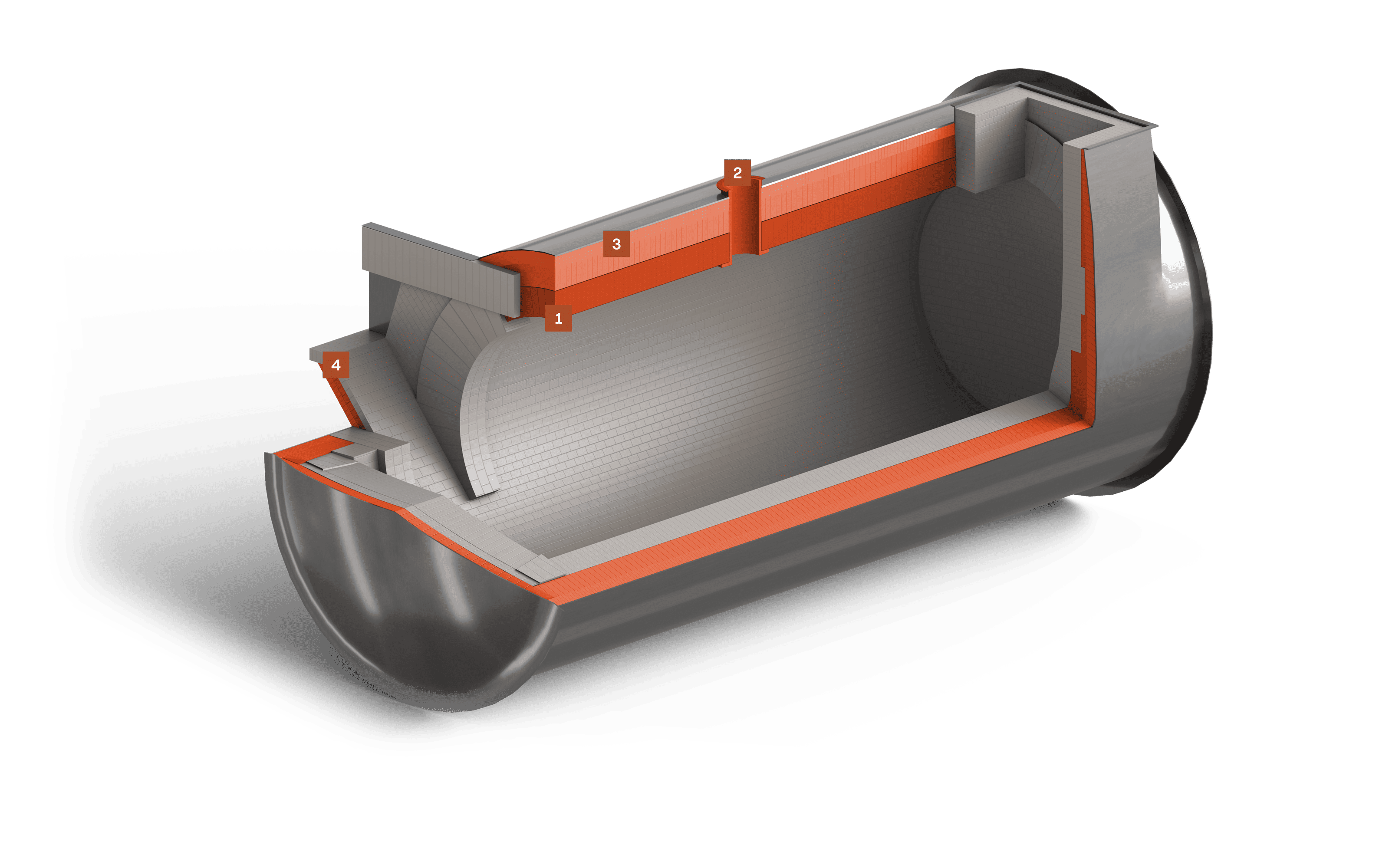

Roheisenmischer
Der Roheisenmischer speichert kontinuierlich Hunderte bis Tausende Tonnen Roheisen – doch der Begriff „Speicherung" ist irreführend. Jede Befüllung aus einer Torpedopfanne lenkt einen Metallstrahl mit hoher Geschwindigkeit in die Einlaufzone und konzentriert dort die mechanische Erosion an der Eingussstelle. Jeder Abstich zum Konverter entleert das Bad teilweise, wodurch die Schlackenlinie der Luft ausgesetzt wird und eine Oxidation einsetzt. Die Schlackenlinie ist die aggressivste Zone: chemische Korrosion durch flüssige Schlacke, der Marangoni-Effekt, der turbulenten Verschleiß antreibt, und thermische Zyklisierung durch die teilweise Entleerung verbinden sich zu einem Verschleißmechanismus, der schneller und komplexer ist als in jedem statischen Gefäß. Oberhalb des Roheisenbades stellen Alkalidämpfe und CO aus der Ofenatmosphäre ein anderes Problem dar: In eisenhaltigen Feuerfestmaterialien katalysiert das CO die Kohlenstoffabscheidung in den Poren – der abgeschiedene Kohlenstoff dehnt sich aus und sprengt den Stein von innen. Dies wird durch einen niedrigen Fe₂O₃-Gehalt der Werkstoffe in der oberen Zone vermieden.
Angebotsumfang: Futterdesign Lieferung von feuerfesten Produkten Dienstleistungen im Bereich Auskleidungsinstallation
Diese Zone umfasst die oberen Zylinderbereiche, Seitenwände und den Einlauf. Die Auskleidung ist hier ständigen Temperaturschocks und erosiven Angriffen durch flüssigen Stahl ausgesetzt. Hochaluminöse Aluminiumsilikatprodukte wie ANDALUX zeichnen sich durch hervorragende Beständigkeit gegenüber Thermoschocks und Erosion aus und gewährleisten damit die Langlebigkeit der Auskleidung.
In der Brennerzone treten starke mechanische Abnutzung und aggressive chemische Einflüsse auf. PCO Żarów empfiehlt den Einsatz von PCOCAST BN X222, einem niedrigzementären Beton mit hoher Temperaturbeständigkeit bis zu 1600 °C und stabiler Leistung unter Extrembedingungen.
Die Hauptaufgabe der Isolierung ist es, Wärmeverluste zu minimieren und das Metallgehäuse des Mischers vor Überhitzung zu schützen. Verwendet werden sowohl Schamotteprodukte mit 42–44 % Al₂O₃ (z. B. SUPERTON) als auch leichte Isoliermaterialien der ISOLUX-Reihe. Diese Kombination sorgt für hohe Wärmedämmung bei gleichzeitiger Druckfestigkeit und thermischer Stabilität.
Der Auslaufbereich ist besonders hohen Temperaturen, starken Temperaturschocks sowie mechanischer und chemischer Belastung ausgesetzt – ähnlich wie die Brennerzone. PCO Żarów empfiehlt hier ebenfalls PCOCAST BN X222, das seine Eigenschaften selbst bei Temperaturen bis 1600 °C beibehält.
Wie können wir Ihnen helfen?
Wenn Sie eine kostenlose Beratung wünschen oder sich zur Auswahl feuerfester Auskleidungen erkundigen möchten, hinterlassen Sie uns Ihre Kontaktdaten und wir rufen Sie an!
Senden Sie eine AnfrageWelches Material verhindert den CO-Zerfall in der oberen Zone, wo Eisenoxid-Verunreinigungen die Kohlenstoffabscheidung bei 400–600 °C katalysieren und den Stein von innen sprengen?
Wie widerstehen die Brenner- und Auslaufzonen der Erosion und dem Temperaturschock durch den einströmenden Metallstrahl und die Verbrennungszyklisierung, wo eine monolithische, fugenfreie Bauweise erforderlich ist?
Welche Hinterfütterungsisolierung begrenzt die Wärmeverluste durch den Mantel, sodass der Mischer die Roheisentemperatur innerhalb des Prozessfensters hält?

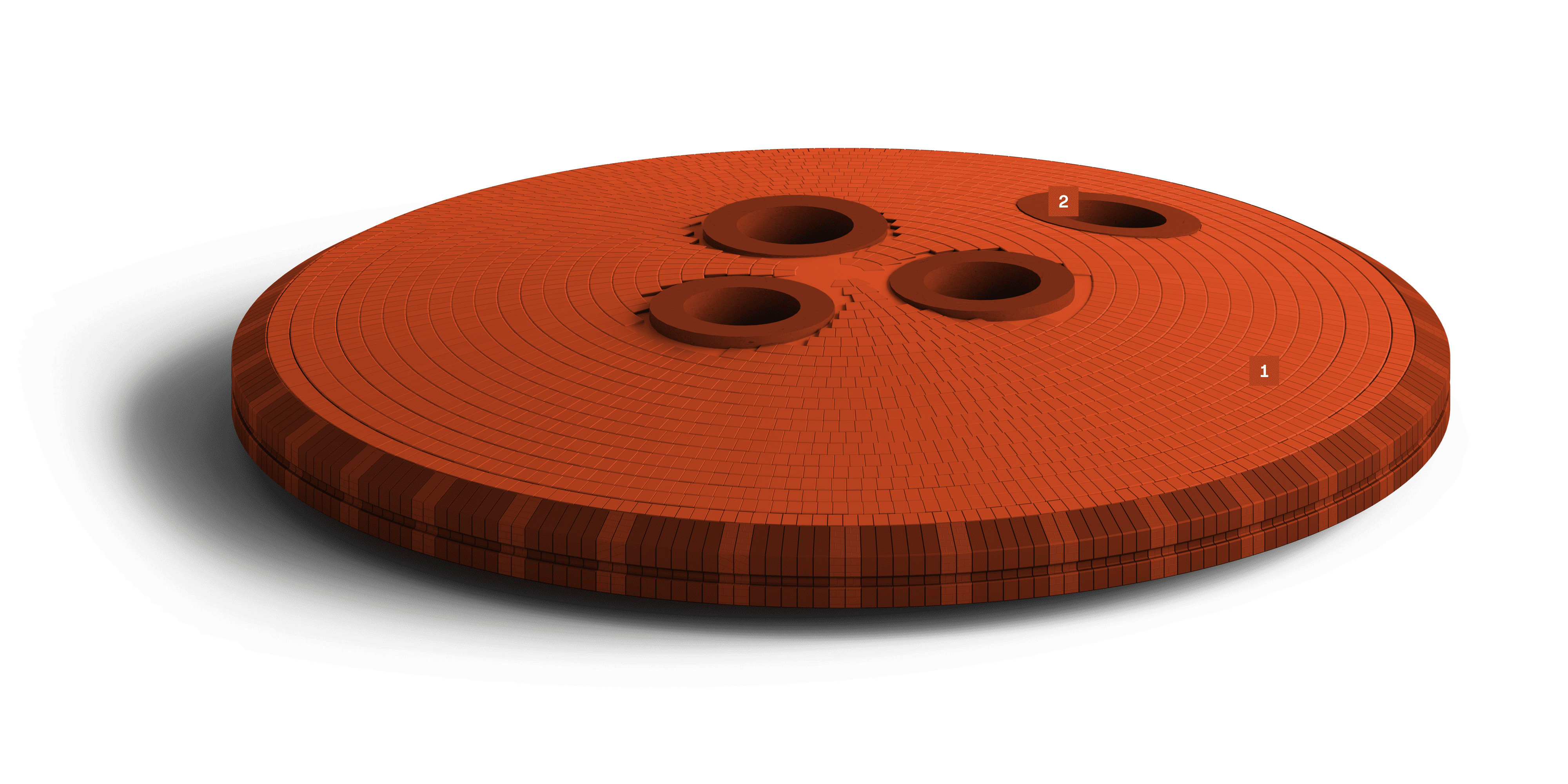

Deckel des Elektrolichtbogenofens (EAF)
Der Deckel eines Elektrolichtbogenofens (EAF) arbeitet in der wohl thermisch aggressivsten Umgebung des gesamten Hüttenwerks. Temperaturen über 1600 °C verbinden sich mit der intensiven Strahlung des Lichtbogens, dem chemischen Angriff der vom Bad aufsteigenden FeO-Dämpfe und einem starken Temperaturschock bei jedem Ausschwenken des Deckels zur Schrottchargierung. Der Deckel ist zugleich das Element, das die Verfügbarkeit des Ofens am unmittelbarsten begrenzt: Ein Deckelausfall bedeutet einen ungeplanten Stillstand. Je schneller der Deckel ausgetauscht werden kann – und je länger er zwischen den Wechseln hält – desto mehr Schmelzen führt der Ofen pro Jahr durch. Die Wahl zwischen Stein, vorgefertigten Gusssegmenten und monolithischer, vor Ort gegossener Bauweise ist eine Entscheidung der Instandhaltungslogistik, die bestimmt, wie viele Schmelzen bei jedem Deckelwechsel verloren gehen.
Angebotsumfang: Futterdesign Lieferung von feuerfesten Produkten Dienstleistungen im Bereich Auskleidungsinstallation
Um die Lebensdauer dieses kritischen Bauteils zu verlängern, haben wir spezielle Feuerbetonsorten der Reihe PCOCAST entwickelt, darunter 170KCR5 und BNX222. Dank moderner Technologie sind diese Betone äußerst widerstandsfähig gegen häufige und plötzliche Temperaturschwankungen und bieten strukturelle Stabilität für die Dachkonstruktion. Ein zusätzlicher Vorteil unserer Lösung ist die optimierte Abbindezeit des Betons, die ein Gießen und Trocknen vor Ort („auf der Spinne“) direkt im Stahlwerk ermöglicht.
Diese Bauteile umgeben die Öffnungen, durch die die Graphitelektroden in den Ofen eingeführt werden. Sie ermöglichen die sichere Bewegung der Elektroden (Heben und Senken) während des Betriebs und sorgen für die korrekte Positionierung des Lichtbogens in der Schmelzkammer. Wir empfehlen hierfür Hochaluminasteine und niedrigzementäre Betone mit einem Al₂O₃-Gehalt von über 80 %.
Wie können wir Ihnen helfen?
Wenn Sie eine kostenlose Beratung wünschen oder sich zur Auswahl feuerfester Auskleidungen erkundigen möchten, hinterlassen Sie uns Ihre Kontaktdaten und wir rufen Sie an!
Senden Sie eine AnfrageWelches Material widersteht dem Temperaturschock bei jedem Ausschwenken des Deckels, wo die Auskleidung der kalten Luft und dann innerhalb weniger Minuten der Wärmestrahlung von 1600 °C ausgesetzt ist?
Wie widersteht die Auskleidung dem Angriff der FeO-Dämpfe, wo eisenreiche, niedrigschmelzende Phasen die Heißseite erweichen und ausspülen?
Wie ist die Delta-Zone (peripher zu den Elektroden) als einzeln austauschbare vorgefertigte Formstücke auszulegen, sodass ein verschlissenes Delta nicht den Austausch des gesamten Deckels erfordert?
Stahlgießpfanne

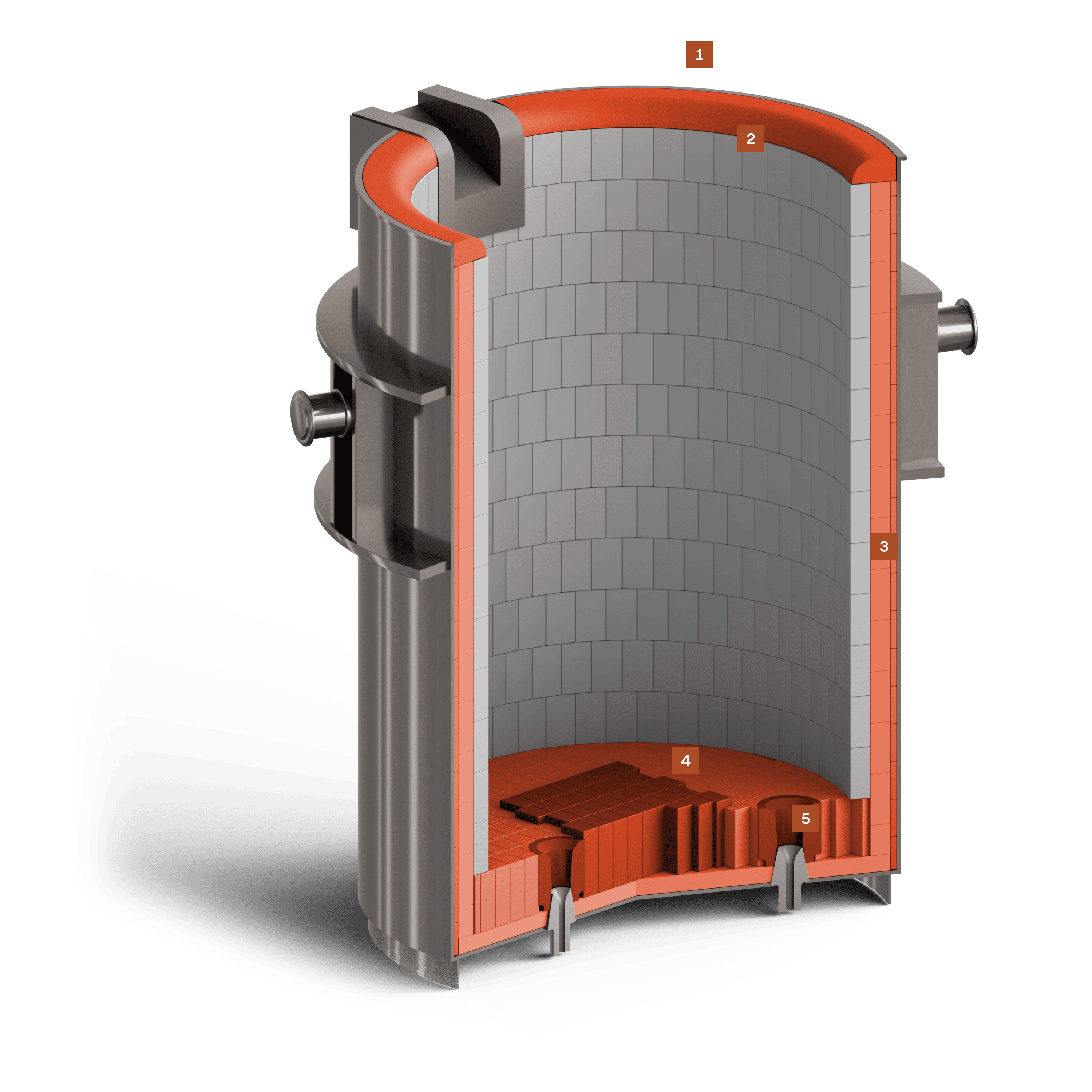

Die Stahlgießpfanne ist kein bloßes Transportgefäß – sie ist ein aktiver metallurgischer Reaktor. Raffination, Legieren, Temperaturkorrektur und in vielen Hüttenwerken auch die Vakuumbehandlung finden nach dem Abstich in der Pfanne statt. Das bedeutet, dass die feuerfeste Auskleidung der vollen chemischen Aggressivität der Pfannenmetallurgie ausgesetzt ist: basische Schlacken, wiederholte thermische Zyklisierung zwischen den Schmelzen und mechanische Belastungen durch das Gasspülen. Die Arbeitsschicht des Pfannenbodens ist die Zone, in der basische Werkstoffe bei anspruchsvoller Sekundärmetallurgie die Standardspezifikation darstellen. Ist der Prozess jedoch weniger aggressiv – ohne intensive Entschwefelung, bei moderater Schlackenbasizität – stellt ANDALUX A60Hc Unfired eine kostengünstige aluminosilikatische Alternative dar. Der Andalusit wandelt sich unter kontrollierter Volumenausdehnung in Mullit um und versiegelt den Bodenbelag selbsttätig, ohne Vorbrand. Kein Hydratationsrisiko während der Lagerung – ein praktischer Vorteil gegenüber basischen Alternativwerkstoffen. Der Kostenunterschied ist erheblich: Werkstoffe auf Andalusitbasis sind deutlich günstiger als basische Alternativen – was das wirtschaftliche Argument überall dort überzeugend macht, wo die Prozessbedingungen es zulassen.
Angebotsumfang: Futterdesign Lieferung von feuerfesten Produkten Dienstleistungen im Bereich Auskleidungsinstallation
Der Deckel der Hauptpfanne hält die Temperatur des Stahls während des Transports. Er muss nicht nur hochtemperaturbeständig, sondern auch besonders gut wärmeisolierend sein. PCO Żarów hat hierfür eine Betonqualität entwickelt, die trotz hoher Temperaturbeständigkeit eine bessere Isolierung bietet als Standardbetone. Diese Lösung reduziert das Deckelgewicht und den Betonverbrauch dank geringerer Dichte.
Die Lippringe (Pfannenränder) sind starkem Kontakt mit flüssigem Stahl, Schlacke und mechanischem Stoß während des Transports ausgesetzt. Die feuerfesten Materialien in diesem Bereich müssen hohe Temperaturbeständigkeit, chemische Resistenz und mechanische Belastbarkeit vereinen. PCO bietet Feuerbetone in niedrig-, ultraniedrig- oder zementfreier Ausführung, hergestellt aus hochwertigen Aggregaten.
Diese Schicht reduziert Wärmeverluste, sodass die Stahltemperatur länger gehalten werden kann. Eine effektive Innenisolierung erhöht die Schmelzeffizienz und spart Energie. PCO Żarów bietet Lösungen mit kompakten Feuerfeststeinen oder Feuerbetonen, die sowohl isolierend als auch mechanisch widerstandsfähig sind.
Diese Schicht steht in direktem Kontakt mit Stahl und Schlacke. Einheitlichkeit und Kontinuität der Keramikauskleidung sind hier entscheidend. PCO Żarów hat ein speziell chemisch gebundenes Produkt für die „impact pad“-Zone entwickelt. Für die Wandbereiche kommen Produkte aus den Serien ANDALUX und BAUXITEX zum Einsatz – beständig gegen flüssigen Stahl und Schlacke, was die Lebensdauer der Auskleidung erhöht.
Diese Teile leiten den flüssigen Stahl. Sie müssen aus hochreinem, thermisch und chemisch stabilem Material bestehen. PCO Żarów entwickelt spezielle Spinell-bondierte Betone für diese Funktion, die auch bei langfristiger Nutzung gegen Korrosion und Erosion beständig sind.
Wie können wir Ihnen helfen?
Wenn Sie eine kostenlose Beratung wünschen oder sich zur Auswahl feuerfester Auskleidungen erkundigen möchten, hinterlassen Sie uns Ihre Kontaktdaten und wir rufen Sie an!
Senden Sie eine AnfrageWo der Prozess es zulässt – ohne intensive LF-Raffination und ohne schwere Entschwefelung – welcher aluminosilikatische Werkstoff kann die basischen Feuerfestmaterialien in der Arbeitsschicht des Bodens zu deutlich geringeren Kosten ersetzen?
Wie lässt sich der Bodenbelag selbstversiegelnd gestalten, wo die Umwandlung von Andalusit in Mullit eine kontrollierte Volumenausdehnung bewirkt, die die Auskleidung an Ort und Stelle festsetzt, statt sie zu schrumpfen?
Wie ist die Sicherheitsschicht als System auszulegen, wo Qualität und Dicke die Manteltemperatur über die gesamte Kampagne unter den Verformungsgrenzen halten?
Verteiler

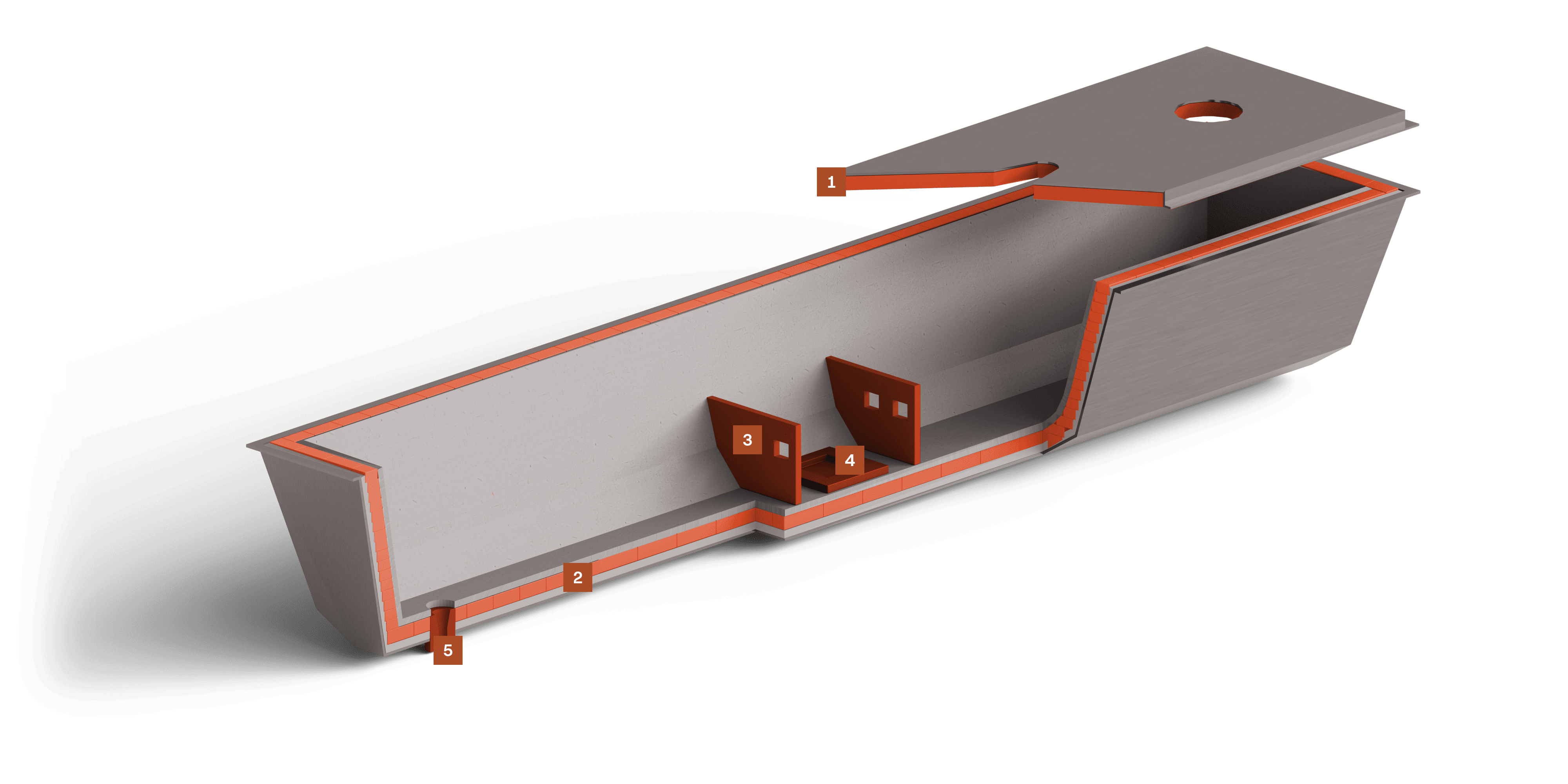

Der Verteiler ist das letzte feuerfest ausgekleidete Gefäß, bevor der flüssige Stahl die Kokille der Stranggießanlage erreicht – und die letzte Gelegenheit, die Reinheit des Stahls vor seiner Erstarrung zu beeinflussen. Die Dauerauskleidung – das tragende Gerüst des Verteilers – muss mehrere Gießsequenzen überstehen und über die gesamte Kampagne für Wärmedämmung sorgen. Die Arbeitsauskleidung (in der Regel eine einmalig verwendete Masse auf Magnesiabasis) wird zwischen den Sequenzen ersetzt und liegt außerhalb des aluminosilikatischen Portfolios von PCO. PCO liefert die Dauerauskleidung sowie die strukturelle Ausrüstung: vorgefertigte Elemente zur Steuerung der Stahlströmung, die die Auskleidung vor dem direkten Metallaufprall schützen und die Gefäßgeometrie über die gesamte Kampagne erhalten.
Angebotsumfang: Futterdesign Lieferung von feuerfesten Produkten Dienstleistungen im Bereich Auskleidungsinstallation
Der Deckel reduziert Wärmeverluste und hilft dabei, die Temperatur des flüssigen Stahls zu halten. PCO Żarów bietet hochaluminöse Betone mit hoher Temperaturbeständigkeit und gleichzeitig erhöhter Isolierwirkung. Die reduzierte Dichte senkt das Gewicht der Auskleidung und den Materialbedarf – was die thermische Effizienz steigert und die Betriebskosten optimiert.
Diese Schicht hat primär die Aufgabe, Wärmeverluste zu begrenzen. PCO bietet Lösungen mit ISOLUX-Isoliersteinen für hohe Wärmedämmung sowie kompakten Steinen wie ANDALUX und BAUXITEX für mechanische Festigkeit und Schutz vor flüssigem Stahl und Schlacke (im Fall einer durchbrochenen Arbeitsschicht). Die Betone PCOCAST und MULCAST sorgen dank ihrer hohen Fließfähigkeit für lückenfreie Installationen mit optimaler Dämmwirkung.
Die Trennwände verhindern Turbulenzen beim Befüllen, was die Reinheit erhöht und die Homogenität des Metalls verbessert. In dieser Zone herrschen intensive korrosive und erosive Einwirkungen durch Stahl und Schlacke. Die PCO-Produkte bieten hohe Feuerfestigkeit und Widerstandsfähigkeit gegen diese Belastungen und sichern eine lange Lebensdauer der Trennwände.
Diese Platten schützen die Pfanne vor Durchbrüchen durch den Stahlstrahl. Sie müssen sorgfältig gefertigt sein, um eine homogene Struktur und hohe Widerstandsfähigkeit gegenüber thermischen und mechanischen Schocks zu garantieren. PCO bietet sowohl trocken gepresste als auch gegossene Varianten an – beides bewährte Lösungen für kontinuierliche Sicherheit und verlängerte Lebensdauer der Pfanne.
Diese kommen direkt mit flüssigem Stahl in Kontakt und müssen daher besonders hohe Temperaturfestigkeit, Schockresistenz, minimales Schwinden und präzise Fertigung für eine dichte Gießöffnung aufweisen. PCO bietet eine große Auswahl gepresster Formen aus den Serien ANDALUX und BAUXITEX sowie vorgefertigte Komponenten wie PCOCAST oder MULCAST.
Wie können wir Ihnen helfen?
Wenn Sie eine kostenlose Beratung wünschen oder sich zur Auswahl feuerfester Auskleidungen erkundigen möchten, hinterlassen Sie uns Ihre Kontaktdaten und wir rufen Sie an!
Senden Sie eine AnfrageWelches Material sichert die strukturelle Integrität der Aufprallzone, wo der Turbostop auf der Prallplatte ruht und ein Versagen die Strömungssteuerung stört?
Wie ist die Strömungssteuerungsgeometrie – Wehre und Schwellen – auszulegen, wo die Verweilzeit die Einschlussflotation bestimmt und ein maßabweichendes Fertigteil die Stahlreinheit unmittelbar beeinträchtigt?
Welche Dauerauskleidung übersteht mehrere Zyklen der einmalig verwendeten Arbeitsauskleidung, sodass ein vorzeitiges Versagen keinen Austausch des Verteilers erzwingt?
Blockgießsystem (steigender Guss)
Der steigende Blockguss (Gießen von unten) bleibt die Technologie der Wahl für die anspruchsvollsten Stahlanwendungen weltweit. Wellen für die Energieerzeugung, nahtlose Rohre für die Öl- und Gasindustrie, Bauteile für Flugzeugtriebwerke, schwere Schmiedestücke und Druckbehälter für Kernkraftwerke – diese Komponenten erfordern eine innere Werkstoffkompaktheit, die nur der Blockguss erreicht. In diesem Zusammenhang sind die feuerfesten Teile des Gießsystems keine Massenware. Jedes Element des steigenden Gießsystems bleibt während der gesamten Gießdauer in direktem Kontakt mit dem Stahl. Die Qualität dieser Teile bemisst sich nach zwei Kriterien: erstens der Stahlreinheit – das Material darf weder erodieren noch mit dem Stahlstrom reagieren. Zweitens der Qualität des erstarrten Rückstands im Kanal – nach dem Guss verrät der erstarrte Rückstand (Skull) in den Kanälen unmittelbar die Qualität der keramischen Oberfläche. Ein glatter, sauberer und leicht ablösbarer Rückstand zeugt von einer nicht benetzbaren, chemisch stabilen Heißseite. PCO liefert den kompletten Satz der Gießsystemteile über die Reihe ALUTEX – eine einzige Qualitätsfamilie, die den gesamten Satz abdeckt. Die Reihe ALUTEX deckt einen Bereich von 35 % bis 85 % Al₂O₃ ab – Schamotte-, gesinterte Mullit-, schmelzgegossene Mullit- und Bauxitqualitäten – hergestellt im Halbtrockenverfahren auf hydraulischen Pressen.
Angebotsumfang: Futterdesign Lieferung von feuerfesten Produkten Dienstleistungen im Bereich Auskleidungsinstallation

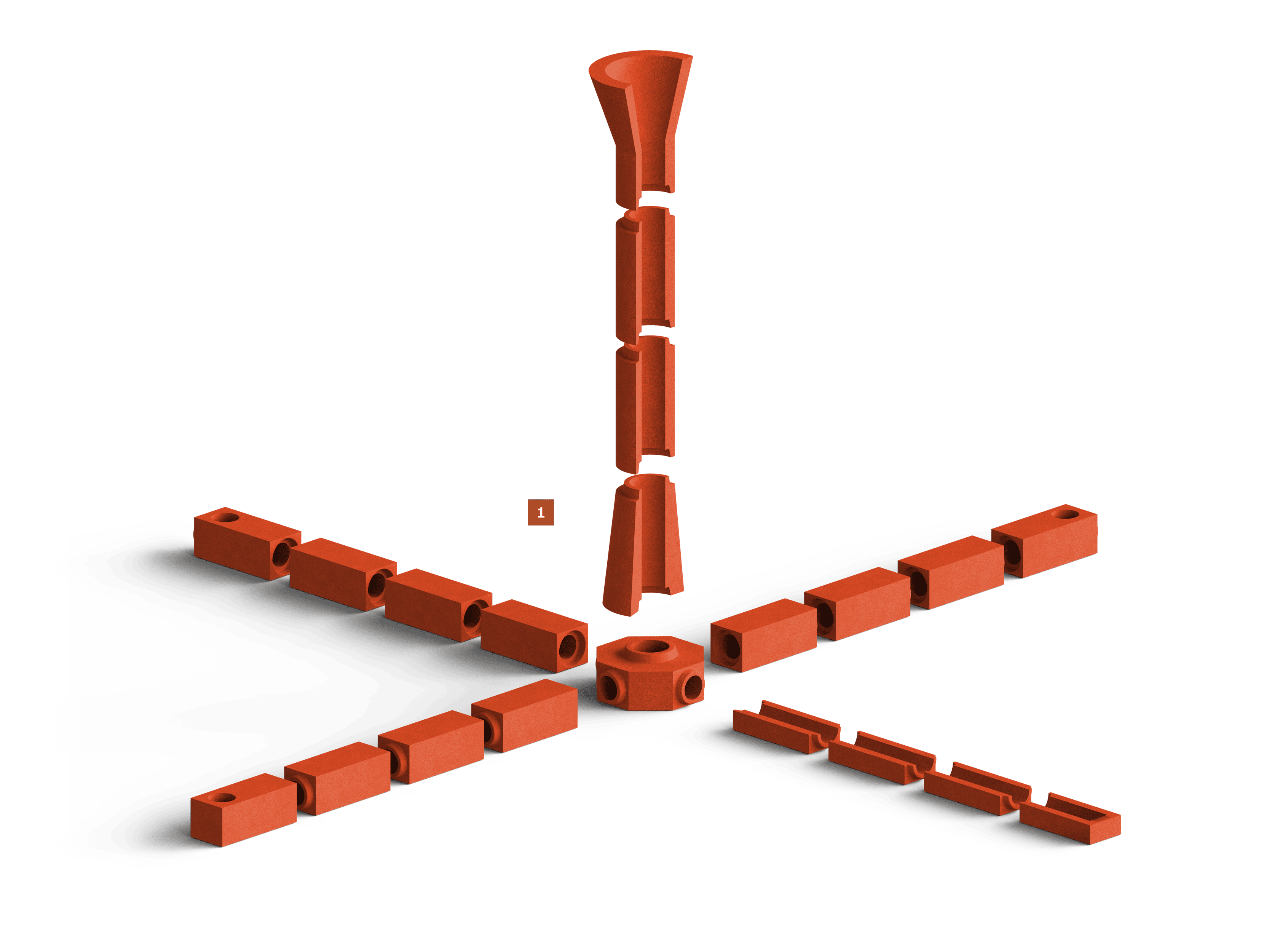

PCO liefert komplette Gießtrichtersets in unterschiedlichen Durchflussgrößen. Aufgrund des Fertigungsverfahrens (Halbtrockenpressen) können wir Wandstärken ab 20 mm realisieren. Die Formgebung erfolgt trocken auf Pressen – so entstehen präzise Details bei Einläufen, Ausläufen, Kanälen, Röhrchen und Verteilerplatten, die passgenau aufeinander abgestimmt sind.
Wie können wir Ihnen helfen?
Wenn Sie eine kostenlose Beratung wünschen oder sich zur Auswahl feuerfester Auskleidungen erkundigen möchten, hinterlassen Sie uns Ihre Kontaktdaten und wir rufen Sie an!
Senden Sie eine AnfrageWelches Material vermeidet eine Verunreinigung des Stahls, wo jede vom Hochgeschwindigkeitsstrom erodierte Keramik zu einem nicht entfernbaren exogenen Einschluss im Block wird?
Welche Qualität liefert ein sauberes Kanalrückstandsverhalten, wo ein glatter, sich sauber ablösender Rückstand eine nicht benetzbare, chemisch stabile Heißseite bestätigt?
Wie lässt sich die Fugenintegrität unter dem vollen ferrostatischen Druck sicherstellen, wo die Maßhaltigkeit jedes Bauteils die einzige Absicherung gegen undichte Fugen ist?

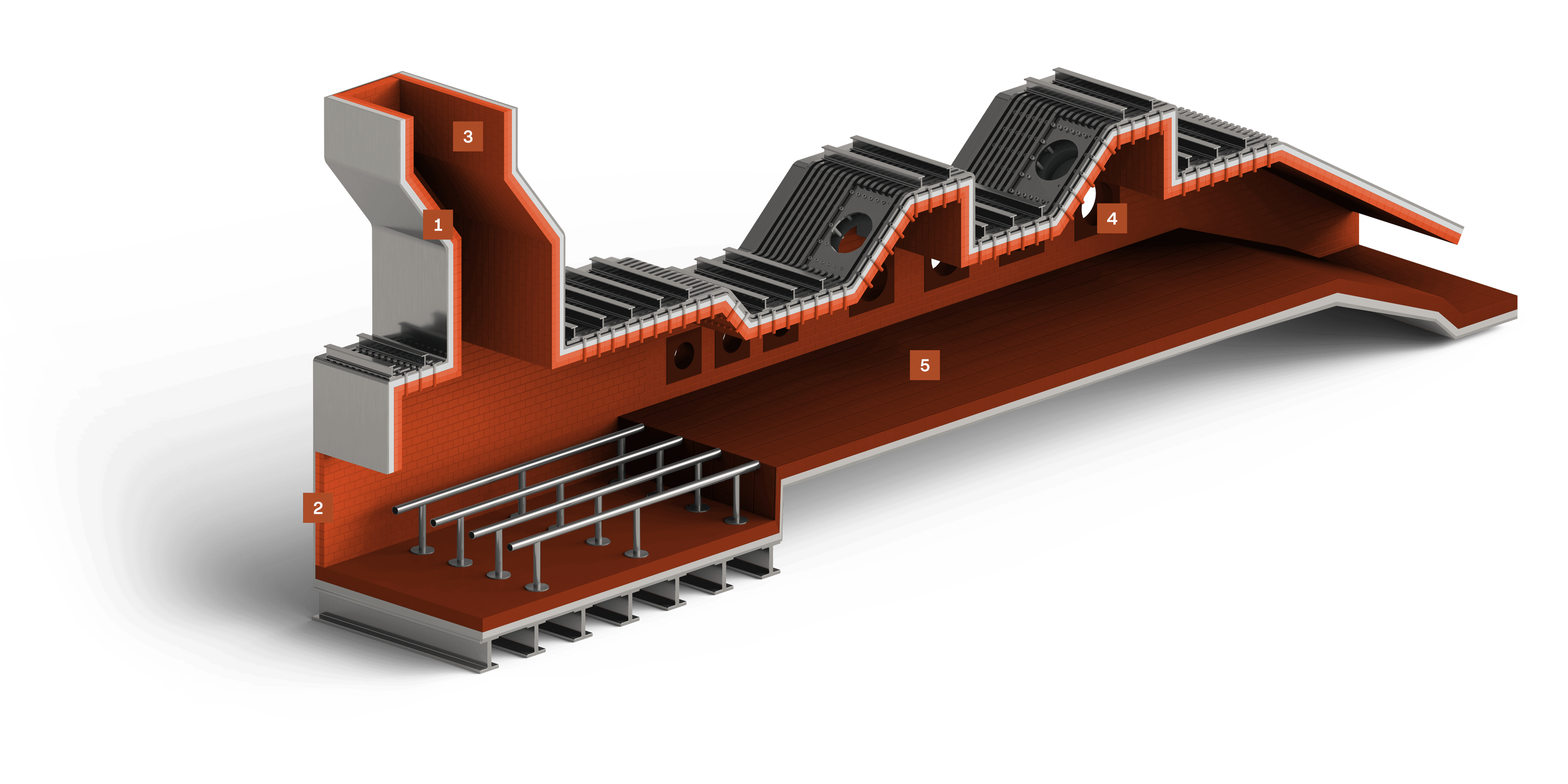

Stoßofen
Der Stoßofen erwärmt Knüppel und Blöcke aus Stahl vor dem Walzen oder Schmieden – kontinuierlich, wobei die Knüppel während des gesamten Aufheizzyklus über den Herd und die Gleitschienen geschoben werden. Dieser kontinuierliche Metall-Keramik-Kontakt erzeugt zwei unterschiedliche Probleme, die gleichzeitig zu lösen sind. Auf dem Herd und den Gleitschienen löst sich der Eisenoxid-Zunder – der Zunder – von der Knüppeloberfläche und fließt über die Auskleidung. Dieses flüssige Oxid reagiert mit aluminosilikatischen Feuerfestmaterialien zu Fayalit (2FeO·SiO₂), einer niedrigschmelzenden Phase (ca. 1200 °C), die die Oberfläche der Auskleidung nach und nach auflöst. Ein höherer Al₂O₃-Gehalt verringert die Menge an verfügbarem SiO₂ in der Matrix und begrenzt diese Reaktion. An Decke und Wänden dominieren der Temperaturschock durch die Türöffnungszyklen, der Alkaliangriff aus den Rauchgasen sowie das Kriechen unter konstanter thermischer Last.
Angebotsumfang: Futterdesign Lieferung von feuerfesten Produkten Dienstleistungen im Bereich Auskleidungsinstallation
Die keramische Schutzschicht besteht aus ISOLUX-Isolierprodukten, mehrschamottigem SUPERTON und hochaluminösem ANDALUX. Die Kombination dieser Materialien sorgt für stabile Betriebsbedingungen, minimiert Wärmeverluste und verbessert die Erwärmungseffizienz, was sich positiv auf Technologieparameter und Betriebskosten auswirkt.
Diese Schicht muss besonders abriebfest, oxidationsbeständig und schockresistent sein – insbesondere in Zonen mit großen Temperaturunterschieden. Am häufigsten werden hochaluminöse Andalusitsteine (ANDALUX) eingesetzt. Für große Wandflächen eignen sich vorgefertigte Elemente aus MULCAST-Beton – ihre homogene Struktur sorgt für hohe Widerstandsfähigkeit gegenüber thermischen Schocks und aggressiven Einflüssen.
Das Gewölbe ist direkter Hitze aus Rauchgasen und großen Temperaturunterschieden ausgesetzt. Hier werden Aluminiumsilikatsteine mit 60–80 % Al₂O₃ verwendet. Alternativ können bei schwer zugänglichen oder dickeren Auskleidungen feuerfeste Betone eingesetzt werden.
Brennerbereiche unterliegen extremen thermischen und chemischen Belastungen. PCO Żarów liefert Brennersteine aus hochaluminösen Betonen. Diese Materialien zeichnen sich durch hohe Festigkeit und thermische Stabilität aus und schützen die Brenner dauerhaft vor Degradation – für einen unterbrechungsfreien Betrieb.
Der Herd ist der am stärksten beanspruchte Bereich – durch Kontakt mit heißem Gut, aggressive Gase und hohe Temperaturen. Die von PCO angebotenen hochaluminösen Betone verfügen über gute mechanische Eigenschaften und garantieren Stabilität sowie lange Lebensdauer des Ofenbodens.
Wie können wir Ihnen helfen?
Wenn Sie eine kostenlose Beratung wünschen oder sich zur Auswahl feuerfester Auskleidungen erkundigen möchten, hinterlassen Sie uns Ihre Kontaktdaten und wir rufen Sie an!
Senden Sie eine AnfrageWelches Material widersteht dem Fayalitangriff auf Herd und Gleitschienen, wo flüssiger Eisenoxid-Zunder mit dem SiO₂ der Matrix zu einer niedrigschmelzenden Phase (~1200 °C) reagiert, die die Oberfläche auflöst?
Wie lassen sich Deckenkriechen und Bogenverformung verhindern, wo die Decke ihr Eigengewicht unter konstanter thermischer Last bei 1200–1350 °C trägt?
Welche Auskleidung widersteht dem Temperaturschock an den Chargier- und Entnahmetüren, der sich bei jedem Ein- und Austritt eines Knüppels tausendfach im Jahr wiederholt?
Wanderbalkenofen
Der Hubbalkenofen erwärmt Knüppel und Blöcke aus Stahl vor dem Walzen oder Schmieden. Das Material wird durch einen Satz beweglicher Balken transportiert, die jeden Knüppel in einem kontinuierlichen Zyklus anheben, weiterbewegen und absetzen – und so eine gleichmäßige Erwärmung über die gesamte Ofenlänge gewährleisten. Die Balken selbst sind das primäre Verschleißelement. Sie tragen das volle Gewicht des Knüppels, nehmen bei jedem Hub-und-Absetz-Zyklus den mechanischen Aufprall auf und sind zugleich dem flüssigen Eisenoxid-Zunder ausgesetzt, der von der erhitzten Stahloberfläche abfließt. Dieser Zunder reagiert mit dem SiO₂ aluminosilikatischer Feuerfestmaterialien zu Fayalit – einer niedrigschmelzenden Phase (ca. 1200 °C), die die Oberfläche der Auskleidung bei jedem Zyklus nach und nach auflöst. Die feststehenden Gleitschienen sind demselben chemischen Angriff ausgesetzt, jedoch ohne den mechanischen Aufprall. Wände und Decke arbeiten unter dem wiederholten Temperaturschock der Türöffnungszyklen und unter konstanter thermischer Last – was kriechbeständige und thermisch stabile Werkstoffe erfordert.
Angebotsumfang: Futterdesign Lieferung von feuerfesten Produkten Dienstleistungen im Bereich Auskleidungsinstallation
Der Herd ist intensiven Kontakten mit dem heißen Einsatzgut, aggressiven Gasen und extremen Temperaturen ausgesetzt. PCO empfiehlt hierfür hochaluminösen Beton mit verbesserter Fließfähigkeit – ideal für große Flächen. Bei Notfällen oder schnellem Wiederanlauf stehen Fast-Dry-Betone zur Verfügung, die schnell bei niedriger Temperatur getrocknet werden können – für minimale Ausfallzeiten.
Die Rohre sind zentrale Elemente des Wärmeübertragungssystems und der Abgasführung. PCO liefert vorgefertigte Bauteile für vertikale und horizontale Rohrleitungen – diese lassen sich schnell montieren und austauschen. Für komplexe Geometrien wie T-Stücke eignen sich Stampfmassen der Serie PCO WetRAM, die Dichtigkeit und Stabilität garantier
Diese Schichten sichern die thermische Isolierung und den strukturellen Schutz der Anlage. Die korrekte Auswahl und Kombination von Aluminiumsilikat-Materialien sorgt für stabile Betriebsbedingungen, minimierte Wärmeverluste und effiziente Erwärmung.
Diese müssen besonders abrieb-, oxidations- und schockbeständig sein, insbesondere in Zonen mit starken Temperaturschwankungen. Hochaluminöse Andalusitsteine (ANDALUX) bieten hier langfristige Stabilität. Für große Wandflächen sind vorgefertigte Betonelemente ideal – sie bieten gleichmäßige Struktur und einfache Anwendung.
Der Ofensturz ist starkem Kontakt mit heißen Abgasen und Temperaturschwankungen ausgesetzt. Hier bewähren sich Aluminiumsilikatsteine mit 60–80 % Al₂O₃ sowie Bauxit- oder Korundbetone – besonders bei unregelmäßigen Geometrien oder dickeren Schichten.
Die Brennerbereiche sind extremen thermischen und chemischen Belastungen ausgesetzt. PCO empfiehlt hochaluminöse Betone auf Korundbasis – geeignet für Guss oder als vorgefertigte Brennersteine. Ihre dichte Struktur und Thermoschockbeständigkeit sichern langfristige Leistung und Stabilität.
Wie können wir Ihnen helfen?
Wenn Sie eine kostenlose Beratung wünschen oder sich zur Auswahl feuerfester Auskleidungen erkundigen möchten, hinterlassen Sie uns Ihre Kontaktdaten und wir rufen Sie an!
Senden Sie eine AnfrageWelches Material widersteht dem mechanischen Abplatzen (Spalling) an den Balken, wo jeder Hub-und-Absetz-Aufprall die Last auf die Heißseite konzentriert und der zerquetschte Zunder Fragmente der Auskleidung abschlägt?
Welche Auskleidung der Balken und Gleitschienen widersteht dem Fayalitangriff, wo flüssiger Zunder mit dem SiO₂ zu einer niedrigschmelzenden Phase (~1200 °C) reagiert – gleichzeitig mit der mechanischen Last?
Welches Material widersteht den wartungsintensiven Türrahmen und Herddichtungen, wo der wiederholte Temperaturschock des Türöffnens an diesen Übergängen einen beschleunigten Verschleiß verursacht?

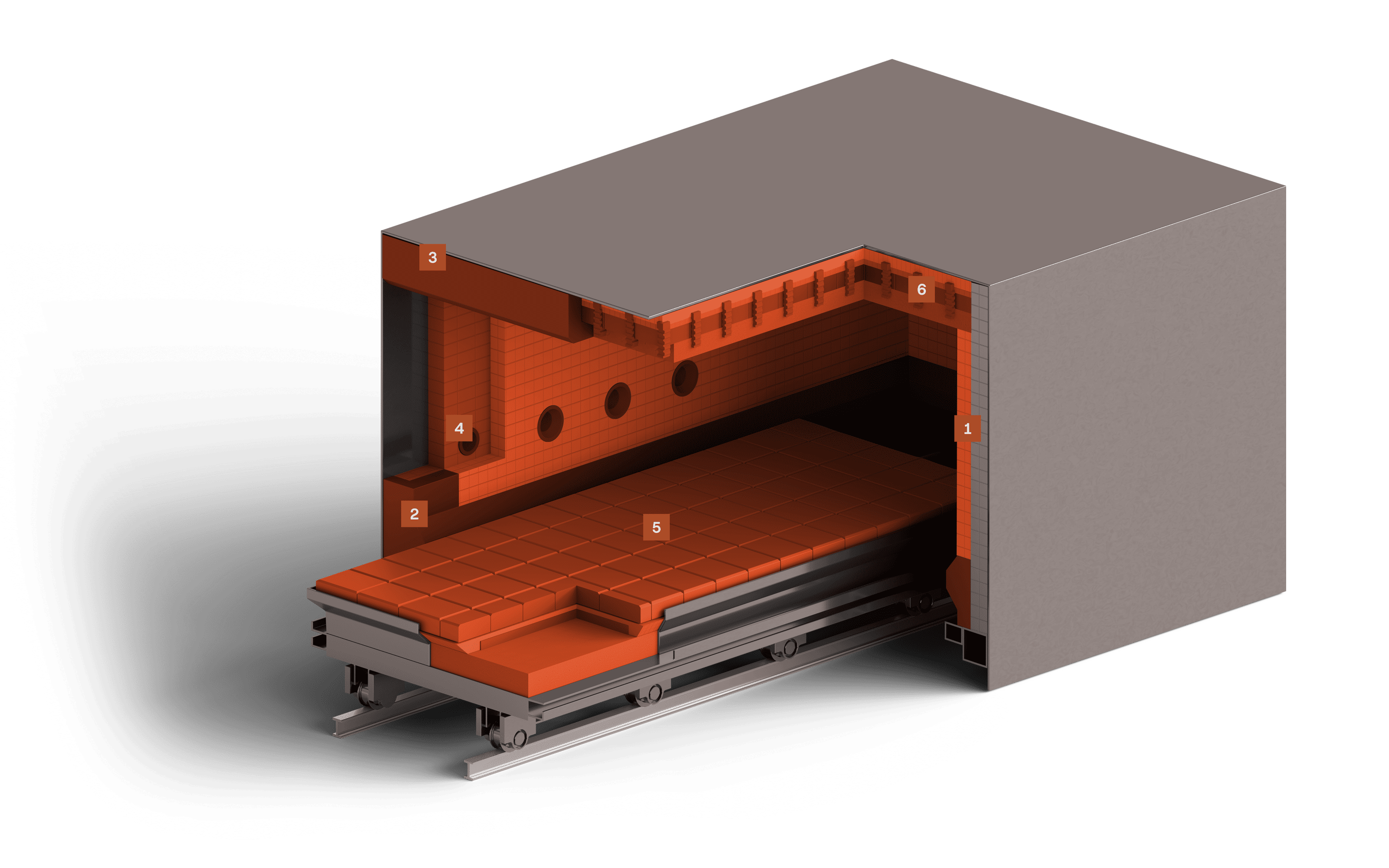

Herdwagenofen
Der Herdwagenofen erwärmt große, schwere Chargen – Schmiedestücke, Gussteile, Druckbehälterschüsse, Walzen und Werkzeuge –, die einen Durchlaufofen nicht passieren können. Die Charge wird auf einen feuerfest ausgekleideten Wagen gesetzt, der in die Ofenkammer einfährt; die Kammertür schließt dicht und der Aufheizzyklus beginnt. Die Arbeitstemperaturen reichen von etwa 600 °C zum Entspannen bis 1350 °C zum Erwärmen vor dem Schmieden. Die Auskleidung steht drei unterschiedlichen Herausforderungen gegenüber, die es in Durchlauföfen nicht gibt. Erstens: Die Wagenauskleidung muss dem wiederholten mechanischen Aufprall schwerer, per Kran abgesetzter Chargen standhalten. Zweitens: Die Tür erfährt einen stärkeren Temperaturschock als jedes andere Element – bei jedem Zyklus durchläuft sie die volle Spanne von der Umgebungs- bis zur Ofentemperatur. Drittens: Der gesamte Ofen arbeitet im Chargenbetrieb – jeder Produktionsstopp ist eine vollständige Abkühlung, jeder Start eine vollständige Aufheizung –, wobei die thermische Zyklisierung Rissschäden weitaus schneller akkumuliert als in Durchlauföfen.
Angebotsumfang: Futterdesign Lieferung von feuerfesten Produkten Dienstleistungen im Bereich Auskleidungsinstallation
Die feuerfeste Auskleidung der Wände ist hauptsächlich Temperaturschocks beim Öffnen des Ofens ausgesetzt. Sie besteht aus mehreren Schichten – in der Arbeitsschicht kommen Isoliersteine zum Einsatz. Aufgrund der relativ niedrigen Betriebstemperaturen (450–1250 °C) dienen diese Wände primär der Wärmedämmung und sind keinen intensiven mechanischen Belastungen ausgesetzt.
Der Wandfuß befindet sich auf Herdhöhe und trägt die Wandstruktur. Hier wirken zusätzlich zu Temperaturschocks mechanische Schläge durch den beweglichen Ofenwagen. Deshalb werden kompakte Feuerbetone oder -steine mit hoher Druckfestigkeit eingesetzt. Hinter der Arbeitsschicht werden typischerweise keramische Faserisolierungen verwendet, um die thermische Stabilität weiter zu verbessern.
Für die Tür kommen dieselben Materialien wie im Wandfuß zum Einsatz. In diesem Bereich wird meist eine einlagige Auskleidung aus schwerem Feuerbeton verwendet, ohne zusätzliche Isolierlage.
Die Brenner sind am stärksten von Temperaturschocks betroffen, mit Temperaturen über 1300 °C. PCO verwendet hier vorgefertigte Elemente aus schweren, hochaluminösen Feuerbetonen, die thermisch stabil und mechanisch belastbar sind – für eine dauerhafte Funktion der Brenner.
Der Ofenherd ist thermisch am stärksten beansprucht – durch zyklische Aus- und Einfahrten kühlt er regelmäßig ab. In vielen Betrieben bewegt er sich mehrere Male pro Stunde. Aufgrund der großen Werkstückmassen müssen die Materialien besonders mechanisch widerstandsfähig und stoßfest sein. Ein mehrschichtiger Aufbau mit Betonfertigteilen oder kompakten Steinen in der Arbeitsschicht sorgt für Stabilität. Zunder, der in Fugen eindringt, kann das Feuerfestmaterial beschädigen – daher ist auch die Fugengestaltung entscheidend.
Die Decke ist dauerhaft hohen Temperaturen und Temperaturschocks ausgesetzt. Je nach Ofenkonstruktion wird sie mit keramischen Fasermodulen (für leichtere Belastung) oder mit vorgefertigten Feuerfestbauteilen ausgestattet. Die Deckenelemente bestehen aus schwerem und isolierendem Beton und werden mit Keramikankern stabil verankert.
Wie können wir Ihnen helfen?
Wenn Sie eine kostenlose Beratung wünschen oder sich zur Auswahl feuerfester Auskleidungen erkundigen möchten, hinterlassen Sie uns Ihre Kontaktdaten und wir rufen Sie an!
Senden Sie eine AnfrageWelches Material widersteht dem mechanischen Aufprall auf den Wagenherd, wo schwere, per Kran abgesetzte Schmiede- und Gussstücke punktuelle Lasten konzentrieren, die Standardbetone reißen lassen?
Welche Auskleidung übersteht den Temperaturschock der Tür – des am schnellsten verschleißenden Elements –, wo sich die Tür bei jedem Zyklus zur Umgebung öffnet und gegen die Ofentemperatur dicht schließt?
Welches Material widersteht der kumulativen Rissbildung durch den Chargenbetrieb, wo jede vollständige Abkühlung und jede Wiederaufheizung Rissnetzwerke schneller aufbaut als in einem Durchlaufofen?
Warum PCO wählen?
Montage im Paket mit Keramiklieferungen – einfacheres Projektmanagement und ein Gwarant für Qualität.
Maßhaltigkeit unabhängig von der Produktionslosgröße
Unterstützung durch Konstrukteure und Materialexperten
– wir helfen bei der richtigen Materialwahl und überwachen den Einbau
